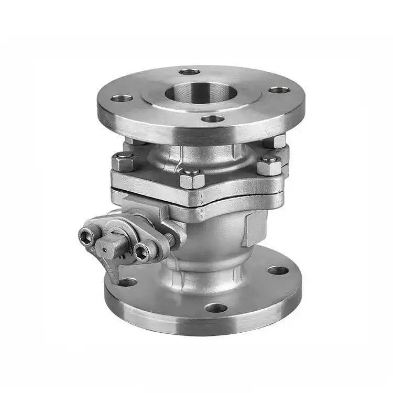

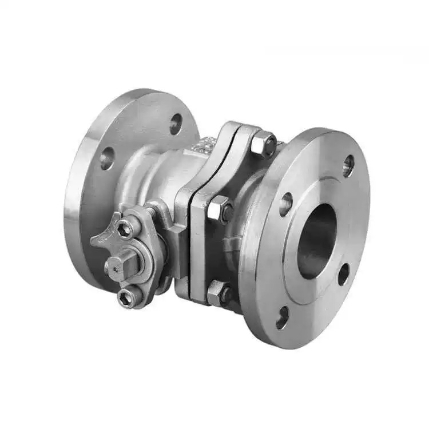

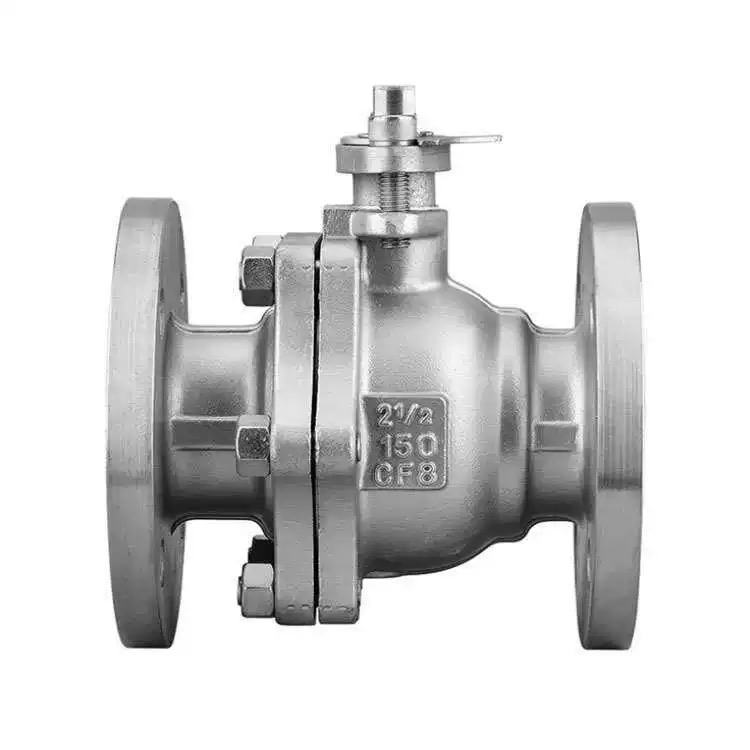

امریکن سٹینڈرڈ فلانگڈ بال والو

کام کرنے کا اصول

میڈیا کے بہاؤ کو گیند کو 90° گھما کر کنٹرول کیا جاتا ہے۔

گیند کے بیچ میں پائپ کے برابر قطر والا ایک سوراخ۔ جب ہینڈل یا ایکچیویٹر گیند کو 90° گھماتا ہے جب تک کہ تھرو ہول پائپ کے محور کے ساتھ سیدھ میں نہ آجائے، میڈیا بغیر کسی رکاوٹ کے آزادانہ طور پر بہتا ہے، والو مکمل طور پر کھلا ہے، اور بہاؤ کی مزاحمت تقریباً صفر ہے۔ جب گیند مزید 90 ° گھومتی ہے جب تک کہ تھرو ہول پائپ پر کھڑا نہ ہو جائے، ٹھوس کروی سطح راستے کو مکمل طور پر روک دیتی ہے، والو بند ہو جاتا ہے، اور قابل اعتماد شٹ آف حاصل ہو جاتا ہے۔

امریکن اسٹینڈرڈ فلینجڈ بال والو ایک دو طرفہ سگ ماہی ڈیزائن کو اپناتا ہے، جس سے میڈیا کو بہاؤ کی سمت کی پابندیوں کے بغیر کسی بھی سمت سے داخل ہونے کی اجازت ملتی ہے۔ نرم مہریں (PTFE/PPL) صفر رساو حاصل کرتی ہیں، جبکہ سخت مہریں اعلی درجہ حرارت اور ہائی پریشر کے لیے موزوں ہوتی ہیں۔ والو اسٹیم میں اعلی دباؤ میں حفاظت اور وشوسنییتا کو یقینی بنانے کے لیے اینٹی بلو آؤٹ ڈھانچہ موجود ہے۔ شینچی ASME معیاری فلینج بال والوز API 608 معیارات کے مطابق سختی سے تیار کیے جاتے ہیں، جو فوری آپریشن اور سخت سیلنگ کی پیشکش کرتے ہیں، جو انہیں تیل، کیمیائی اور قدرتی گیس کی صنعتوں میں ASME معیاری پائپ لائنوں کے لیے مثالی شٹ آف والوز بناتے ہیں۔

پروڈکٹ کے پیرامیٹرز

پروڈکٹ کا نام: امریکن سٹینڈرڈ فلانگڈ بال والو	تفصیلات: (1/8"-4") DN6-DN100
برائے نام دباؤ: PN16	باڈی میٹریل: WCB, SUS304 (CF8), SUS316L (CF3M) جسمانی مواد: WCB, SUS304 (CF8), SUS316L (CF3M)
معیارات: ANSI، BS، DIN، ISO، JIS	قابل اطلاق درجہ حرارت: -20 ℃ ~ +150 ℃ (عام)، +350 ℃ (اعلی درجہ حرارت) تک، نیچے -196 ℃ (کم درجہ حرارت)
اندرونی دھاتی مواد: WCB، SUS304 (CF8)، SUS316L (CF3M)	درمیانہ درجہ حرارت: اعلی درجہ حرارت، کم درجہ حرارت، درمیانہ درجہ حرارت، عام درجہ حرارت
آپریشن کا طریقہ: Manua	سیل: ای پی ڈی ایم، پی پی ایل
کنکشن کا طریقہ: فلینج کنکشن	ایپلی کیشنز: پانی، ہوا، گیس، تیل، مائع، وغیرہ
اصل: ChinaOrigin: ChinaOrigin: ChinaOrigin: China	نمونہ: نمونے دستیاب ہیں۔

بنیادی ڈھانچہ اور ڈیزائن کی جھلکیاں

شینچی کے اعلیٰ معیار کے امریکن اسٹینڈرڈ فلینجڈ بال والوز میں ایک بنیادی ڈھانچہ ہے جس میں والو باڈی، بال، اسٹیم اور سیٹ سیل شامل ہیں۔ گیند یا تو فلوٹنگ بال ڈیزائن (DN50 اور نیچے) یا فکسڈ بال ڈیزائن (DN50 اور اس سے اوپر) ہو سکتی ہے۔ گیند کا سوراخ پائپ کے اندرونی قطر سے میل کھاتا ہے، جس کے نتیجے میں مکمل طور پر کھلنے پر بہاؤ کی مزاحمت صفر کے قریب ہوتی ہے۔ ایک تنے کی اینٹی بلو آؤٹ ڈھانچہ تنے کو زیادہ دباؤ میں اڑنے سے روکتا ہے۔ ایک اینٹی سٹیٹک ڈیوائس گیند اور تنے کے درمیان چالکتا کو یقینی بناتا ہے، جامد بجلی کی تعمیر کو روکتا ہے۔ دستیاب کوٹیشنز کے ساتھ ASME فلینج بال والوز کے لیے، شینچی صارفین کے لیے درست ماڈل کے انتخاب اور بجٹ کے حساب کتاب کی سہولت کے لیے تفصیلی تکنیکی پیرامیٹر ٹیبل فراہم کرتا ہے۔
