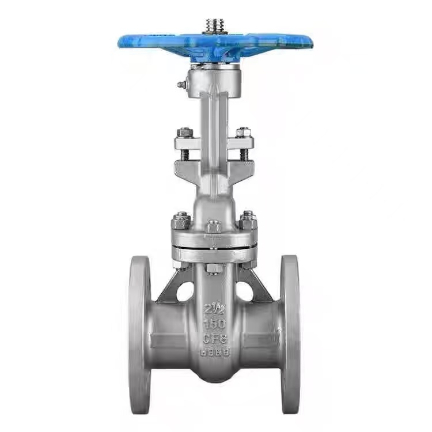

امریکن اسٹینڈرڈ رائزنگ اسٹیم فلانگڈ گیٹ والو

ASME رائزنگ اسٹیم فلینجڈ گیٹ والو کا ورکنگ اصول

جب آپریٹر ہینڈ وہیل کو موڑتا ہے تو ہینڈ وہیل والو اسٹیم کو گھومنے کے لیے چلاتا ہے۔ والو اسٹیم کے اوپری سرے پر ٹریپیزائڈل دھاگہ والو اسٹیم نٹ کے ساتھ منسلک ہوتا ہے، گردشی حرکت کو محوری لکیری حرکت میں تبدیل کرتا ہے۔ چونکہ والو اسٹیم اور گیٹ آپس میں جڑے ہوئے ہیں، اس لیے والو اسٹیم گیٹ کو ایک ساتھ اٹھنے یا گرنے کی طرف لے جائے گا۔

والو کھولنے کے لیے، ہینڈ وہیل کو گھڑی کی مخالف سمت میں موڑ دیں۔ والو اسٹیم گیٹ کو ایک لکیری حرکت میں اوپر کی طرف لے جاتا ہے، جس کی وجہ سے گیٹ والو سیٹ سے الگ ہوجاتا ہے۔ جب گیٹ کو والو کے برائے نام قطر کے دو گنا کے برابر اونچائی تک بڑھایا جاتا ہے، تو سیال گزرنے کا راستہ مکمل طور پر غیر رکاوٹ ہوتا ہے، اور والو مکمل طور پر کھلی پوزیشن میں ہوتا ہے۔ آپریشن کے دوران، ہینڈ وہیل کو عام طور پر اس پوزیشن کی طرف موڑ دیا جاتا ہے جہاں اسے مزید نہیں موڑا جا سکتا، اور پھر مکمل طور پر کھلی پوزیشن حاصل کرنے کے لیے آدھے موڑ کو ایک موڑ کی طرف موڑ دیا جاتا ہے، درجہ حرارت کی تبدیلیوں کی وجہ سے والو اسٹیم کو لاک ہونے سے روکتا ہے۔

والو کو بند کرنے کے لیے، ہینڈ وہیل کو گھڑی کی سمت موڑ دیں۔ والو اسٹیم ایک لکیری حرکت میں گیٹ کو نیچے کی طرف لے جاتا ہے، جس کی وجہ سے گیٹ والو سیٹ کے خلاف دباتا ہے۔ ہینڈ وہیل کے ذریعہ لگایا جانے والا ٹارک جبری سگ ماہی قوت پیدا کرتا ہے، اور پائپ لائن میں میڈیم کا دباؤ بھی گیٹ کو دوسری والو سیٹ کے خلاف دباتا ہے، جس سے خود سگ ماہی کا اثر بنتا ہے۔ یہ دوہری کارروائی بند ہونے پر صفر رساو کو یقینی بناتی ہے۔

بڑھتے ہوئے اسٹیم گیٹ والو کی بنیادی خصوصیت یہ ہے کہ والو اسٹیم اٹھتا ہے اور گیٹ کے ساتھ ہم آہنگی سے گرتا ہے۔ آپریٹرز والو کے احاطہ سے باہر پھیلے ہوئے والو اسٹیم کی لمبائی کا مشاہدہ کرکے والو کی کھلی/بند حالت کا بصری طور پر تعین کر سکتے ہیں — جتنا لمبا تنا پھیلتا ہے، والو اتنا ہی وسیع ہوتا ہے۔ جب تنا مکمل طور پر پیچھے ہٹ جاتا ہے تو والو بند ہوجاتا ہے۔

یہ نوٹ کرنا خاص طور پر اہم ہے کہ ASME (امریکن اسٹینڈرڈ) کے بڑھتے ہوئے اسٹیم فلینج گیٹ والوز کو صرف مکمل طور پر کھلی یا مکمل طور پر بند پوزیشنوں میں استعمال کیا جا سکتا ہے اور اسے کنٹرول والوز کے طور پر استعمال نہیں کیا جا سکتا۔ اگر لمبے عرصے کے لیے جزوی طور پر کھلی جگہ پر چھوڑ دیا جائے تو، تیز رفتار بہنے والا میڈیم سگ ماہی کی سطحوں کو ختم کر دے گا، جس کی وجہ سے گیٹ اور سیٹ پر لباس ختم ہو جائے گا، جو بالآخر والو کے رساو کا باعث بنے گا۔ مزید برآں، میڈیم گیٹ والو کے دونوں طرف سے کسی بھی سمت میں بہہ سکتا ہے، تنصیب کے دوران بہاؤ کی سمت پر غور کرنے کی ضرورت کو ختم کرتا ہے اور سائٹ کی ترتیب میں سہولت فراہم کرتا ہے۔

پروڈکٹ کے پیرامیٹرز

اعلی درجہ حرارت اور ہائی پریشر مزاحمت

شینچی ASME سٹینڈرڈ رائزنگ اسٹیم فلینجڈ گیٹ والوز کارکردگی کے دو بنیادی فوائد پر فخر کرتے ہیں: اعلی درجہ حرارت کی مزاحمت اور ہائی پریشر مزاحمت۔ WCB مواد 425℃ تک درجہ حرارت برداشت کر سکتا ہے، جبکہ سٹینلیس سٹیل درجہ حرارت کی وسیع رینج کے لیے موزوں ہے۔ کلاس 150 پریشر کی درجہ بندی، آپریٹنگ پریشر کمرے کے درجہ حرارت پر 1.9MPa تک پہنچ جاتا ہے، PN16 معیار سے زیادہ۔ مہریں اعلی درجہ حرارت مزاحم PPL یا پانی مزاحم EPDM اقسام میں دستیاب ہیں۔ چین میں بنایا گیا، شینچی خام مال سے لے کر تیار شدہ مصنوعات تک جامع کوالٹی کنٹرول نافذ کرتا ہے، جس سے اعلی درجہ حرارت اور زیادہ دباؤ کے حالات میں طویل مدتی مستحکم آپریشن کو یقینی بنایا جاتا ہے۔

قابل اعتماد ہائی پریشر کی کارکردگی کلاس 150 کے معیار سے زیادہ ہے۔

شینچی کا ASME B16.10 معیاری بڑھتا ہوا اسٹیم فلینج گیٹ والو قابل اعتماد ہائی پریشر مزاحمت کا حامل ہے۔ فلینج کنکشن ASME B16.10 معیارات کے مطابق ہے، یکساں طور پر سخت بولٹ اور گسکیٹ پر یکساں دباؤ کی تقسیم کے ساتھ۔ کلاس 150 کی درجہ بندی کمرے کے درجہ حرارت پر 1.9 MPa کا ورکنگ پریشر پیش کرتی ہے، کافی حد تک ناپے گئے پریشر مارجن کے ساتھ۔ والو کے جسم کی دیوار کی موٹائی کو ASME معیارات کے مطابق ڈیزائن کیا گیا ہے، جو بہتر حفاظت کے لیے قومی معیارات سے زیادہ ہے۔ شینچی رعایتی ASME معیاری رائزنگ اسٹیم فلینج گیٹ والوز پیش کرتا ہے۔ بڑی تعداد میں خریداریاں رعایت کے لیے اہل ہیں اور ہائی پریشر کے حالات میں طویل مدتی مستحکم آپریشن کو یقینی بناتی ہیں۔

فیکٹری ڈائریکٹ پروکیورمنٹ اور OEM حسب ضرورت سپورٹ

شینچی، ASME (امریکن اسٹینڈرڈ) کے بڑھتے ہوئے اسٹیم فلینج گیٹ والوز کے سپلائر کے طور پر، نمونے بنانے کی خدمات پیش کرتا ہے۔ ہم مڈل مین کے مارک اپ کو ختم کرتے ہوئے شفاف فیکٹری قیمتوں پر رعایتی ASME رائزنگ اسٹیم فلینج گیٹ والوز پیش کرتے ہیں۔ ہم ODM اور OEM حسب ضرورت کی حمایت کرتے ہیں؛ مواد، قطر، فلینج کے معیارات، اور آپریٹنگ طریقوں کو آپ کی ضروریات کے مطابق ایڈجسٹ کیا جا سکتا ہے۔ ہمارے ASME کے بڑھتے ہوئے اسٹیم فلینج گیٹ والوز کو برقرار رکھنا آسان ہے، ایک سادہ ساخت اور کم دیکھ بھال کے اخراجات کے ساتھ۔ چین میں تیار کردہ، شینچی ASME رائزنگ اسٹیم فلانج گیٹ والوز معیار کے اعتبار سے قابل بھروسہ ہیں اور ڈلیوری کے وقت مستحکم ہیں۔ عالمی صارفین کو تفصیلی تکنیکی پیرامیٹرز اور تازہ ترین ترجیحی کوٹیشنز کے لیے شینچی سے رابطہ کرنے کا خیرمقدم ہے۔
