پائپ فٹنگ کے لیے ایک گائیڈ

پائپنگ کے وسیع نیٹ ورک میں جو ہماری جدید دنیا کو پانی، گیس اور کنٹرول فراہم کرتا ہے، اکثر توجہ خود پائپوں یا ان والوز پر ہوتی ہے جو بہاؤ کو حکم دیتے ہیں۔ پھر بھی، پیچیدہ، فعال، اور قابل اعتماد نظاموں کے حقیقی اہل عاجز ہیں۔پائپ کی متعلقہ اشیاء. یہ اہم اجزاء کنیکٹر، ڈائریکٹرز اور اڈاپٹر ہیں جو پائپ کی سیدھی لمبائی کو بامقصد سرکٹس میں تبدیل کرتے ہیں۔ ان کی اقسام، افعال، اور انتخاب کے معیار کو سمجھنا کسی بھی کامیاب سیال یا گیس سے نمٹنے کے منصوبے کے لیے بنیادی ہے۔

بنیادی افعال: صرف جڑنے سے زیادہ

فٹنگز سادہ کنکشن کے علاوہ کئی اہم مقاصد کی تکمیل کرتی ہیں:

*   سمت میں تبدیلی: کہنیوں (عام طور پر 45° یا 90°) رکاوٹوں کے ارد گرد یا ساختی شکل کے ساتھ پائپنگ کو ری ڈائریکٹ کرتی ہے۔

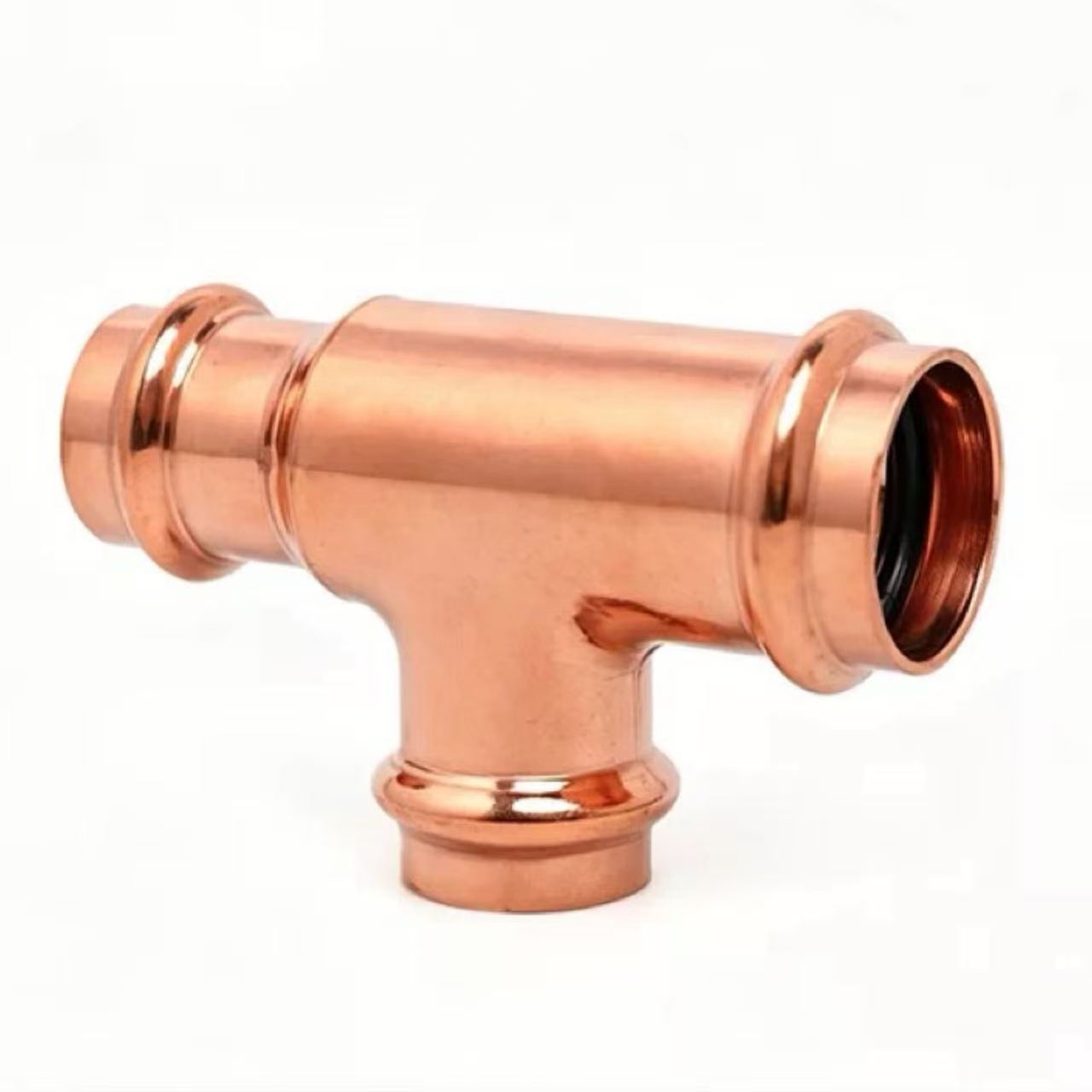

*   بہاؤ کی تقسیم یا امتزاج: ٹیز اور کراسز ایک ہی بہاؤ کو متعدد شاخوں میں تقسیم کرتے ہیں یا متعدد انفلوز کو ایک میں جوڑ دیتے ہیں۔

* سائز موافقت: ریڈوسر اور بشنگ مختلف قطر کے پائپوں کو بغیر کسی رکاوٹ کے جوڑتے ہیں۔

* لائن کی توسیع: جوڑے سیدھے دوڑ میں ایک ہی سائز کے دو پائپوں کو جوڑتے ہیں۔

*   پورٹ تخلیق: نپلز اور سیڈلز نلکوں، گیجز، یا معاون لائنوں کے لیے رسائی پوائنٹ فراہم کرتے ہیں۔

* ختم کرنا: کیپس اور پلگ پائپ کے سرے پر مہر لگاتے ہیں، یا تو مستقل طور پر یا عارضی طور پر۔

کلیدی اوصاف: مواد، کنکشن، اور ڈیزائن

تین بنیادی صفات پر صحیح فٹنگ کے قلابے کا انتخاب:

1. مواد: فٹنگ پائپ کے مواد اور درمیانے (سیال/گیس) دونوں کے ساتھ ہم آہنگ ہونی چاہیے جو اسے لے جائے گی۔

   * تانبا اور پیتل: پینے کے پانی، ہیٹنگ اور کچھ گیس ایپلی کیشنز کے لیے بہترین۔ سنکنرن کے خلاف مزاحمت کرتا ہے اور سولڈرنگ یا پریس فٹ کے ذریعے انسٹال کرنا آسان ہے۔

   * کاربن اسٹیل اور سٹینلیس اسٹیل: صنعتی، ہائی پریشر، اور اعلی درجہ حرارت کی ایپلی کیشنز (بھاپ، تیل، کیمیکلز) کے لیے معیاری۔ اعلی طاقت فراہم کرتا ہے۔ سٹینلیس بہتر سنکنرن مزاحمت فراہم کرتا ہے۔

   * PVC، CPVC، اور PEX: جدید پلمبنگ، آبپاشی، اور کم پریشر کیمیکل لائنوں میں غالب۔ ہلکا پھلکا، سنکنرن پروف، اور اکثر سالوینٹ ویلڈنگ (PVC) یا پریس/کرمپ (PEX) کنکشن استعمال کرتے ہیں۔

   * مللیبل آئرن: تھریڈڈ کنفیگریشنز میں سختی کے لیے جانا جاتا ہے، عام طور پر ہیوی ڈیوٹی گیس اور ہائیڈرولک لائنوں میں استعمال ہوتا ہے۔

2. کنکشن کا طریقہ: یہ وضاحت کرتا ہے کہ پائپ کے ساتھ فٹنگ کا انٹرفیس کیسے ہوتا ہے۔

   *   تھریڈڈ (اسکریوڈ): ٹیپرڈ (NPT) تھریڈز کا استعمال کرتے ہوئے کلاسک، ورسٹائل طریقہ۔ دیکھ بھال کے بھاری نظام، فیلڈ میں ترمیم، اور مضبوط کنکشن کے لیے مثالی جہاں جدا کرنے کی ضرورت ہو سکتی ہے۔ لیک پروف جوائنٹ کے لیے سیلانٹ کی ضرورت ہوتی ہے۔

   *   سولڈرڈ/ بریزڈ (ساکٹ ویلڈ): بنیادی طور پر تانبے اور اسٹیل کے لیے۔ فٹنگ ساکٹ اور پائپ کے درمیان خلا میں فلر میٹل کو پگھلا کر ایک مستقل، ہموار اور انتہائی قابل اعتماد جوڑ بناتا ہے۔ اعلی سالمیت پلمبنگ اور اہم عمل لائنوں کے لئے ضروری ہے۔

   * پریس فٹ: پائپ پر اندرونی O-رنگ کے ساتھ فٹنگ کو کچلنے کے لیے خصوصی ٹولز کا استعمال کرتے ہوئے ایک جدید طریقہ۔ گرمی یا دھاگوں کے بغیر تیز، صاف، اور انتہائی قابل اعتماد کنکشن پیش کرتا ہے۔ کمرشل پلمبنگ اور ہائیڈرونک سسٹمز میں تیزی سے اپنانا۔

   * پش ٹو کنیکٹ: عارضی یا قابل رسائی لائنوں کے لیے تنصیب کا آسان ترین طریقہ (مثلاً کمپریسڈ ہوا، آلات)۔ ایک کولیٹ اور او-رنگ میکانزم ٹول فری کنکشن اور ریلیز کی اجازت دیتا ہے۔

   * سالوینٹ ویلڈ: پلاسٹک (PVC/CPVC) سسٹمز کے لیے استعمال کیا جاتا ہے۔ ایک کیمیائی سالوینٹس پگھلتا ہے اور پائپ کو فیوز کرتا ہے اور ایک سنگل، یک سنگی ٹکڑے میں فٹ کرتا ہے۔

3. دباؤ کی درجہ بندی اور معیارات:پائپ کی متعلقہ اشیاءمخصوص پریشر کلاسز (مثلاً، شیڈول 40، 80، کلاس 150، 300) کے لیے تیار کیے جاتے ہیں اور انہیں صنعت کے معیارات (ASTM, ASME, EN) پر پورا اترنا چاہیے۔ سسٹم کے زیادہ سے زیادہ آپریٹنگ پریشر کے برابر یا اس سے زیادہ دباؤ کی درجہ بندی کے ساتھ فٹنگ کا انتخاب حفاظت کے لیے ناقابل سمجھوتہ ہے۔

سلیکشن گائیڈ: ٹاسک کو فٹنگ سے ملانا

ایک منطقی انتخاب کا عمل نظام کی سالمیت کو یقینی بناتا ہے:

1. سروس کی وضاحت کریں: کون سا سیال یا گیس؟ کس درجہ حرارت اور دباؤ پر؟ کیا یہ سنکنرن ہے؟ (مثال کے طور پر، پینے کے قابل گرم پانی، 80 ° C، 6 بار)۔

2. پائپ کا مواد منتخب کریں: سروس کی شرائط اور بجٹ کی بنیاد پر (مثلاً، کاپر)۔

3. کنکشن کا طریقہ منتخب کریں: کارکردگی کو متوازن رکھیں، مہارت کو انسٹال کریں، اور مستقبل کی رسائی کی ضروریات (جیسے، رفتار اور قابل اعتماد کے لیے پریس فٹ)۔

4. فٹنگ کی قسم اور سائز کی وضاحت کریں: مطلوبہ فنکشن کا تعین کریں (مثال کے طور پر، 90° کہنی، 22mm x 22mm)۔

5. مطابقت کی توثیق کریں: یقینی بنائیں کہ فٹنگ کا مواد، سگ ماہی کا طریقہ، اور دباؤ کی درجہ بندی منتخب پائپ اور سسٹم کے پیرامیٹرز کے ساتھ پوری طرح مطابقت رکھتی ہے۔

نتیجہ: نظام کی سالمیت کی بنیاد

پائپ کی متعلقہ اشیاء پائپنگ سسٹم کی زبان میں اہم اوقاف ہیں۔ ان کا درست انتخاب اور تنصیب نظام کی لمبی عمر، حفاظت اور کارکردگی کی بنیاد بنتی ہے۔ اگرچہ وہ نظروں سے اوجھل ہو سکتے ہیں، اعلیٰ معیار کی وضاحت کرتے ہوئے، مناسب فٹنگ ایک انجینئر، ٹھیکیدار، یا انسٹالر کرنے والے سب سے زیادہ مؤثر فیصلوں میں سے ایک ہے۔ سیال حرکیات کے پیچیدہ رقص میں، یہ اجزاء خاموش، ثابت قدم شراکت دار ہیں جو اس بات کو یقینی بناتے ہیں کہ ہر چیز ڈیزائن کے مطابق بہہ رہی ہے۔
