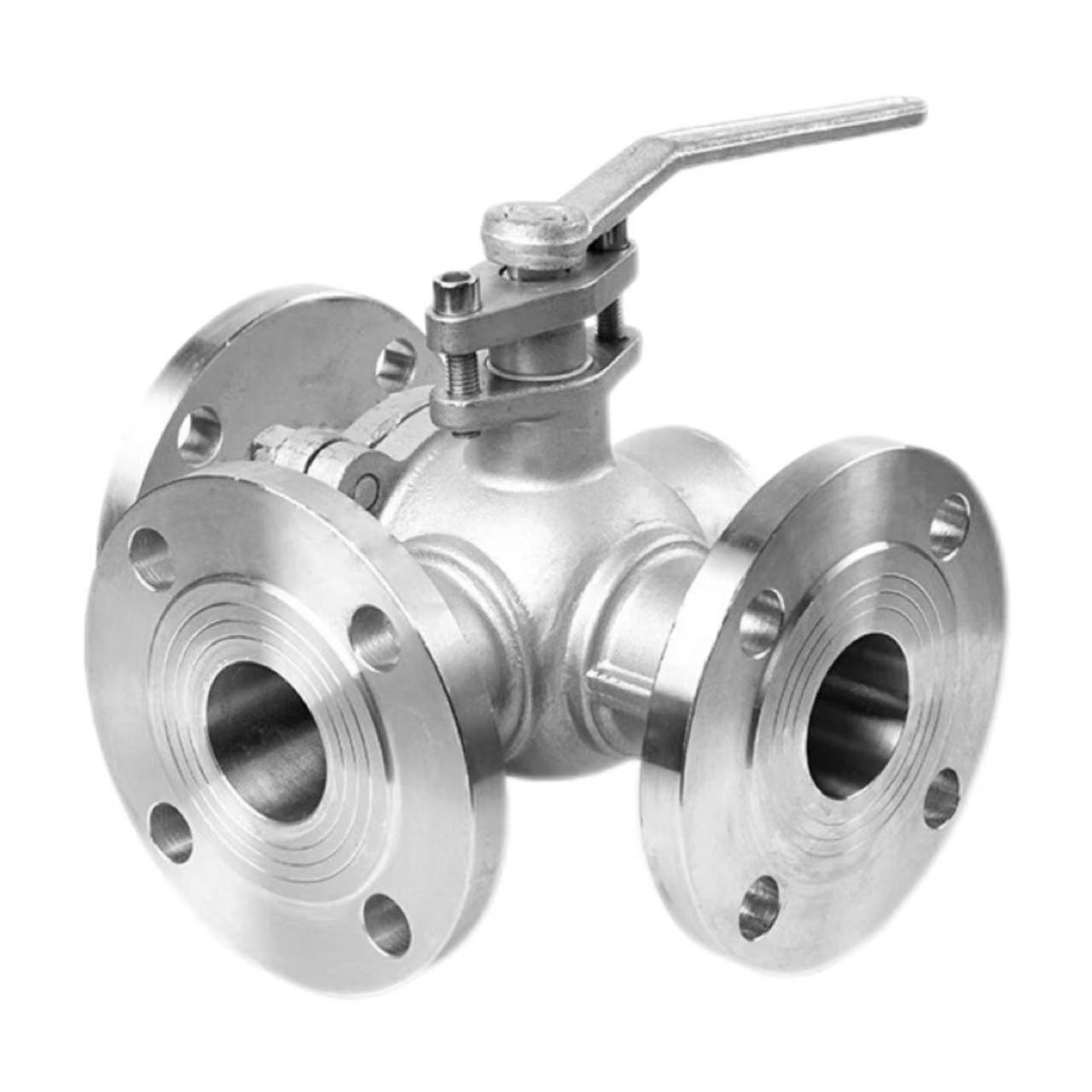

تین طرفہ فلانج بال والو

کام کرنے کا اصول

شینچی فیکٹری کے سنکنرن مزاحم تین طرفہ فلینج بال والو کے کام کرنے کا اصول گیند میں کٹے ہوئے ایل کے سائز یا ٹی کے سائز کے چینلز پر مبنی ہے۔ گیند کو والو کے جسم کے بیچ میں رکھا جاتا ہے اور اسے ہینڈل سے گھمایا جاتا ہے۔ جب گیند گھومتی ہے تو، درمیانے بہاؤ کی سمت کے سوئچنگ، انضمام یا تقسیم کا احساس کرتے ہوئے، چینلز مختلف والو بندرگاہوں کے ساتھ سیدھ میں یا آفسیٹ ہوتے ہیں۔

ایل کے سائز کی گیند:

 90° کو گھمانے سے میڈیم کو انلیٹ سے کسی بھی آؤٹ لیٹ میں تبدیل کرنے کی اجازت ملتی ہے، جو ایک انلیٹ اور دو آؤٹ لیٹس یا دو انلیٹ اور ایک آؤٹ لیٹ کے ساتھ تبدیل کرنے کے لیے موزوں ہے، جیسے کہ دو ری ایکٹرز کو باری باری مائع کی فراہمی۔

ٹی کے سائز کی گیند:

180° گھومنے سے تینوں بندرگاہوں کو ایک ساتھ منسلک کیا جا سکتا ہے یا کسی بھی دو بندرگاہوں کو آپس میں منسلک کیا جا سکتا ہے، جو دو میڈیا کو مکس کرنے اور پھر آؤٹ پٹ کرنے (ضم کرنے) کے لیے موزوں ہے، یا ایک میڈیا کو دو آؤٹ پٹس (تقسیم) میں تقسیم کرنے کے لیے، جیسے کہ ایئر کنڈیشننگ گرم اور ٹھنڈے پانی کے مکسنگ سسٹم میں۔

پروڈکٹ پیرامیٹرز:

پروڈکٹ کا نام: تھری وے فلانگڈ بال والو	تفصیلات: (1/8"-4") DN6-DN100
برائے نام دباؤ: PN16	جسمانی مواد: WCB, SUS304 (CF8), SUS316L (CF3M)
معیارات: ANSI، BS، DIN، ISO، JIS	قابل اطلاق درجہ حرارت: -20 ℃ ~ +150 ℃ (معیاری)، +350 ℃ (اعلی درجہ حرارت) تک، نیچے -196 ℃ (کم درجہ حرارت)
اندرونی دھاتی مواد: WCB، SUS304 (CF8)، SUS316L (CF3M)	درمیانہ درجہ حرارت: اعلی درجہ حرارت، کم درجہ حرارت، درمیانہ درجہ حرارت، عام درجہ حرارت
آپریشن کا طریقہ: دستی	سیل: ای پی ڈی ایم، پی پی ایل
کنکشن کا طریقہ: فلینج کنکشن	ایپلی کیشنز: پانی، ہوا، گیس، تیل، مائع، وغیرہ
اصل: چین	نمونہ: نمونے دستیاب ہیں۔

فلینج کنکشن کے فوائد:

شینچی 3 طرفہ فلینجڈ بال والوز فلینج کنکشن کا استعمال کرتے ہیں۔ تھریڈڈ کنکشن کے مقابلے میں، فلینج کنکشن زیادہ پریشر مزاحمت پیش کرتے ہیں۔ PN16 کی درجہ بندی مستحکم طور پر 1.6MPa دباؤ کو برداشت کر سکتی ہے۔ جدا کرنا آسان ہے، پائپ لائن کے باقاعدہ معائنہ اور دیکھ بھال میں سہولت فراہم کرتا ہے۔ قابل اعتماد سگ ماہی کو یقینی بنایا جاتا ہے؛ فلینج گسکیٹ اور بولٹ رساو کے خطرے کو ختم کرنے کے لیے مل کر کام کرتے ہیں۔ بڑے قطر کی پائپ لائنوں کے لیے موزوں؛ DN50 سے اوپر کے قطر کے لیے، جہاں تھریڈڈ کنکشن مشکل ہیں، فلینج معیاری انتخاب ہیں۔ شینچی، ایک چینی 3 طرفہ فلینجڈ بال والو بنانے والا، عالمی صارفین کی ضروریات کو پورا کرتے ہوئے، ANSI، BS، DIN، اور JIS معیارات کے مطابق فلینجز پیش کرتا ہے۔

تنصیب کا کلیدی نقطہ 1: فلینج سیدھ

فلینج کی سیدھ جب شینچی تھری وے فلینج بال والو کو انسٹال کرتے ہیں تو فلینج کے چہروں کو سیدھ میں رکھنا ضروری ہے۔ دو فلینجز متوازی اور مرتکز ہونے چاہئیں، انحراف فلانج گسکیٹ کی قابل اجازت حد سے زیادہ نہ ہو۔ بولٹ کی سیدھ پر مجبور کرنے سے والو کے جسم کی خرابی ہوگی، گیند کی گردش اور سگ ماہی کی کارکردگی متاثر ہوگی۔ سیدھ کرنے کے بعد، گسکیٹ کو مرکز میں رکھا جانا چاہیے اور اسے آفسیٹ نہیں کرنا چاہیے۔ کم قیمت والا تین طرفہ فلینج بال والو کم معیار کے برابر نہیں ہے۔ شینچی مصنوعات اعلی صحت سے متعلق اور آسان تنصیب پیش کرتے ہیں۔ سنکنرن مزاحم تین طرفہ فلینج بال والوز میں فلینج کی سطح کی تکمیل ہوتی ہے جو معیارات پر پورا اترتی ہے، اور زیادہ قابل اعتماد سگ ماہی کو یقینی بناتی ہے۔

انسٹالیشن پوائنٹ دو: بولٹ ٹائٹننگ

فلینج بولٹس کو مراحل میں ترچھی طور پر سخت کیا جانا چاہیے۔ 180° ترچھی ترتیب کے بعد 2-3 مراحل میں آہستہ آہستہ ٹارک لگائیں۔ ایک ساتھ ایک طرف کو سخت نہ کریں، ورنہ گیس ٹوکری پر غیر مساوی دباؤ رساو کے راستے بنائے گا۔ بولٹ ٹارک کو معیاری اقدار کو پورا کرنا چاہیے؛ زیادہ سخت کرنے سے فلینج یا بولٹ کو نقصان پہنچے گا، جبکہ سخت کرنے سے ناکافی سیلنگ ہو گی۔ شینچی 3 طرفہ فلانج بال والو فیکٹری انسٹالرز کو حوالہ دینے کے لیے تجویز کردہ ٹارک ٹیبل فراہم کرتی ہے۔ یہ تنصیب پوائنٹس طویل مدتی لیک فری والو آپریشن کو یقینی بنانے کے لیے اہم ہیں۔ سختی سے وضاحتیں پر عمل کریں.

انسٹالیشن پوائنٹ 3: پائپ لائن سپورٹ اور صفائی

تنصیب سے پہلے، ویلڈنگ سلیگ، لوہے کی فائلنگ، ریت اور دیگر نجاست کو دور کرنے کے لیے پائپ لائن کے اندر کو صاف کرنا چاہیے۔ والو کے گہا میں داخل ہونے والی غیر ملکی اشیاء گیند یا مہروں کو کھرچ سکتی ہیں، جس سے لیک ہو جاتی ہے۔ پائپ لائن کو آزادانہ طور پر سپورٹ کیا جانا چاہیے۔ والو کو پائپ لائن کا وزن برداشت نہیں کرنا چاہئے۔ بڑے قطر والے ٹی فلانج بال والوز بھاری ہوتے ہیں۔ پائپ لائن کی کمی سیل کو نقصان پہنچاتے ہوئے فلینج کو مرکز سے باہر کھینچ سکتی ہے۔ سنکنرن مزاحم ٹی فلانج بال والوز WCB، SUS304، یا SUS316L مواد سے بنے ہیں، جس میں تانبے یا سٹینلیس سٹیل والو کور ہے۔ انسٹالیشن پوائنٹس کو مکمل کرنے کے بعد، ہینڈل کو بغیر جیمنگ کے آزادانہ طور پر گھومنا چاہیے۔ والو پھر استعمال کے لئے تیار ہے.
