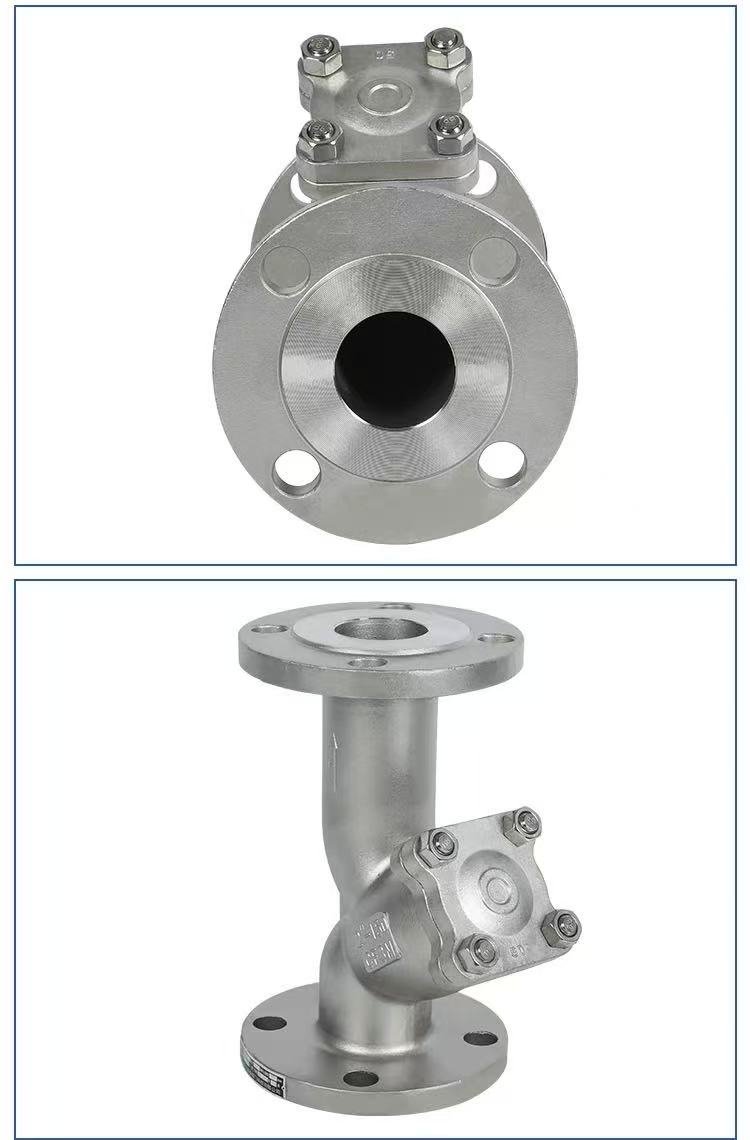

امریکی معیاری فلینج Y قسم کا فلٹر

کام کرنے کا اصول

شینچی فیکٹری کا انٹیگریٹڈ امریکن اسٹینڈرڈ فلانج Y قسم کا فلٹر فلٹر اسکرین انٹرسیپشن کے اصول پر کام کرتا ہے۔ میڈیم داخلی سرے سے ہاؤسنگ میں داخل ہوتا ہے اور Y کی شکل کے ڈھانچے کے اندر فلٹر اسکرین کے ذریعے بہتا ہے۔ فلٹر اسکرین کے اندر ٹھوس نجاستیں مسدود ہیں، جبکہ صاف میڈیم آؤٹ لیٹ کے سرے سے گزرتا ہے اور باہر نکلتا ہے۔ فلٹر اسکرین کا کل رقبہ پائپ کے کراس سیکشنل ایریا سے 3-4 گنا ہے، جس کے نتیجے میں کم مزاحمت اور تیز بہاؤ ہوتا ہے۔ نکاسی کے لیے، نیچے والے پلگ کو کھولیں یا فلینج کور کو ہٹا دیں، فلٹر اسکرین کو نکالیں، اسے صاف کریں، اور پھر اسے دوبارہ انسٹال کریں۔ مرکزی باڈی WCB, SUS304 (CF8) یا SUS316L (CF3M) مواد سے بنی ہے، ایک مربوط کاسٹنگ عمل کا استعمال کرتے ہوئے، جس کے نتیجے میں ہموار رہائش اور قابل اعتماد دباؤ کی مزاحمت ہوتی ہے۔ شینچی کی مصنوعات پیٹرولیم، کیمیکل اور پانی کی صفائی کی صنعتوں میں استعمال ہونے والی پائپ لائنوں میں ناپاک فلٹریشن کے لیے موزوں ہیں۔

پروڈکٹ کے پیرامیٹرز

پروڈکٹ کا نام: امریکن اسٹینڈرڈ فلانج Y قسم کا فلٹر	تفصیلات: (1/8"-4") DN6-DN100 تفصیلات: (1/8"-4") DN6-DN100
برائے نام دباؤ: PN16	جسمانی مواد: WCB, SUS304 (CF8), SUS316L (CF3M)
معیارات: ANSI، BS، DIN، ISO، JIS	قابل اطلاق درجہ حرارت: -20 ℃ ~ +150 ℃ (عام)، +350 ℃ (اعلی درجہ حرارت کی قسم) تک، نیچے -196 ℃ (کم درجہ حرارت کی قسم)
اندرونی دھاتی مواد: WCB، SUS304 (CF8)، SUS316L (CF3M)	درمیانہ درجہ حرارت: اعلی درجہ حرارت، کم درجہ حرارت، درمیانہ درجہ حرارت، عام درجہ حرارت
آپریشن کا طریقہ: دستی	سیل: ای پی ڈی ایم، پی پی ایل
کنکشن کا طریقہ: فلینج کنکشن	ایپلی کیشنز: پانی، ہوا، گیس، تیل، مائع، وغیرہ
اصل: چین	نمونہ: نمونے دستیاب ہیں۔

انسٹال کرنے کے لئے اہم نکات

سمت کی تصدیق، فلینج کی سیدھ اور سختی، اور پائپ لائن سپورٹ اور تحفظ۔

شینچی امریکن اسٹینڈرڈ فلانج Y-قسم کے فلٹرز کو انسٹال کرتے وقت، تین اہم نکات پر توجہ دیں: سب سے پہلے، بہاؤ کی سمت کی تصدیق کریں۔ والو کے جسم پر تیر کو درمیانے بہاؤ کی سمت کے ساتھ منسلک کیا جانا چاہئے، اور فلٹر اسکرین کو نیچے کی طرف نصب کیا جانا چاہئے تاکہ نجاست کو حل کرنے میں آسانی ہو۔ دوسرا، فلینج کی سیدھ اور سختی کو یقینی بنائیں۔ فلینج کے چہرے متوازی اور مرتکز ہونے چاہئیں، گاسکیٹ مرکز میں ہونے چاہئیں، اور شیل کی خرابی سے بچنے کے لیے بولٹ مراحل میں ترچھی طور پر سخت ہونے چاہئیں۔ تیسرا، پائپ لائن سپورٹ اور پری فلٹر تحفظ فراہم کریں۔ فلٹر کو پائپ لائن کا وزن برداشت نہیں کرنا چاہئے۔ بڑے ذرات کو ہٹانے کے لیے تنصیب سے پہلے پائپ لائن کو صاف کرنا ضروری ہے۔ شینچی تنصیب کی تفصیلی ہدایات فراہم کرتا ہے، ODM/OEM حسب ضرورت کو سپورٹ کرتا ہے، اور فلٹر کے طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لیے فلٹر میش سائز کو ضرورت کے مطابق ایڈجسٹ کیا جا سکتا ہے۔

مؤثر طریقے سے فلٹر شدہ مادہ

شینچی ASME معیاری فلینج Y-قسم کے فلٹرز بنیادی طور پر پائپ لائن میڈیا میں ٹھوس معلق مادے کو فلٹر کرتے ہیں۔ اس میں شامل ہیں: ویلڈنگ سلیگ، آئرن فائلنگ، اور پائپ لائن ویلڈنگ سے زنگ کی باقیات؛ ریت، مٹی، بھنگ کے ریشے، اور سیلنٹ کی باقیات جو تعمیر سے بچ گئی ہیں۔ ذرات، کرسٹل، اور تلچھٹ جو میڈیا خود لے جاتا ہے۔ پائپ لائن کی عمر بڑھنے اور چھیلنے والی اندرونی دیوار سے زنگ کے پیمانے اور پیمانے کے ٹکڑے؛ اور چکنا کرنے والے تیل میں دھاتی شیونگ اور دیگر نجاست۔ میڈیا کی مطلوبہ صفائی کے لحاظ سے فلٹریشن کی درستگی 50-300 میش سے منتخب کی جا سکتی ہے۔ چین میں تیار کردہ، ASME معیاری فلینج Y-قسم کے فلٹرز WCB، SUS304، اور SUS316L مواد سے بنے ہیں، جو سنکنرن مزاحمت اور مختلف میڈیا کے لیے موافقت فراہم کرتے ہیں۔

مادہ فلٹریشن کے لیے موزوں نہیں ہے۔

شینچی ASME B فلانج Y قسم کے فلٹر درج ذیل مادوں کو فلٹر کرنے کے لیے موزوں نہیں ہیں: درمیانے درجے میں تحلیل ہونے والے کیمیکل (جیسے نمکین پانی میں نمکیات، محلول میں تیزاب اور الکلیس)؛ تیل پانی ایمولشن؛ چپچپا پیسٹ یا کولائیڈز؛ ریشے دار نرم نجاست (جو فلٹر اسکرین کے گرد گھس سکتی ہے یا لپیٹ سکتی ہے)؛ اور گیسی میڈیا میں گیسی آلودگی۔ ان میڈیا کے لیے، دیگر قسم کے فلٹرز کا انتخاب کرنا ضروری ہے۔ ASME B فلانج Y قسم کے فلٹرز فروخت کرتے وقت، شینچی غلط انتخاب سے بچنے کے لیے گاہک کے ساتھ میڈیا کی خصوصیات کی تصدیق کرے گا۔ قیمت کی فہرستوں کے ساتھ ASME B فلانج Y قسم کے فلٹرز میں انتخاب کے تفصیلی رہنما خطوط شامل ہیں۔
