بلک ہیڈ خاردار فٹنگ

شینچی نے اعلیٰ معیار کی بلک ہیڈ بربڈ فٹنگز متعارف کرائی ہیں، خاص طور پر قابل اعتماد سیلنگ فراہم کرتے ہوئے آلات کے پینلز کے ذریعے ہوز کو روٹنگ کے لیے ڈیزائن کیا گیا ہے۔ پیتل، SUS304، اور SUS316L سٹینلیس سٹیل سے بنی، یہ فٹنگز مضبوط سنکنرن مزاحمت پیش کرتی ہیں اور کام کرنے کے وسیع حالات کے لیے موزوں ہیں۔

مصنوعات کی ساخت

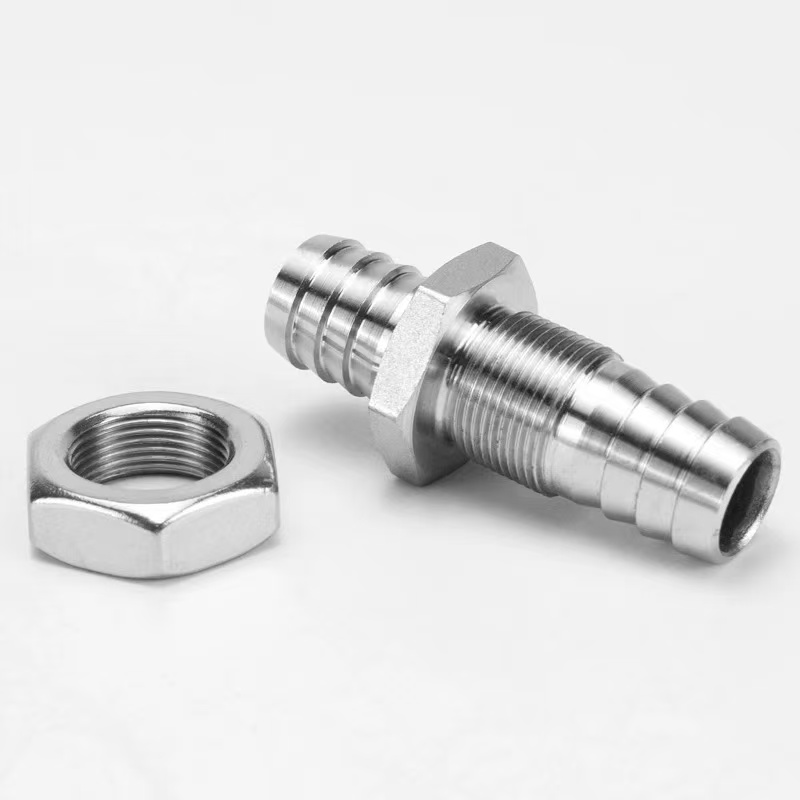

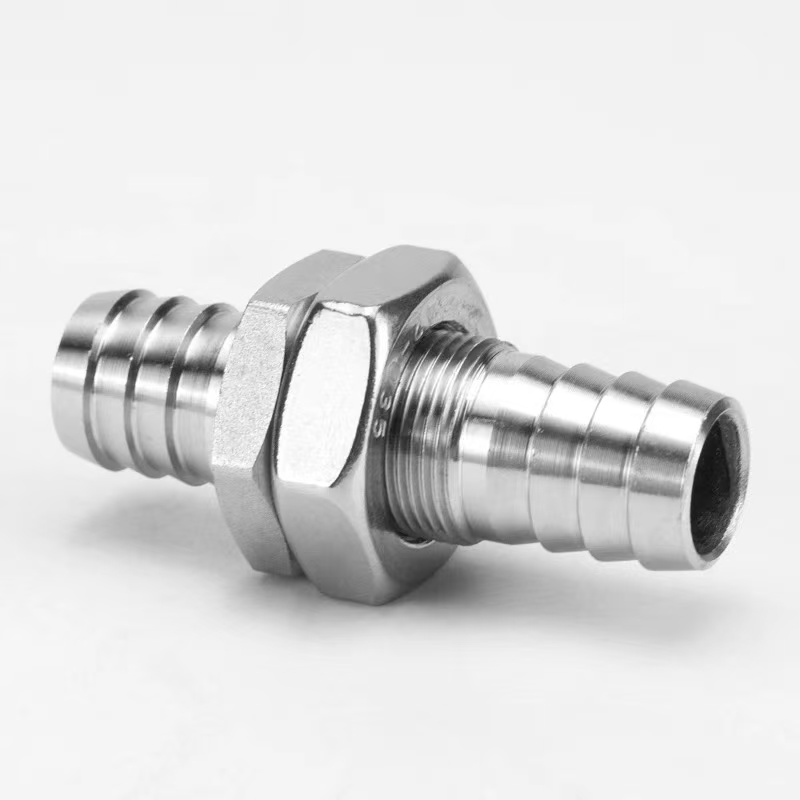

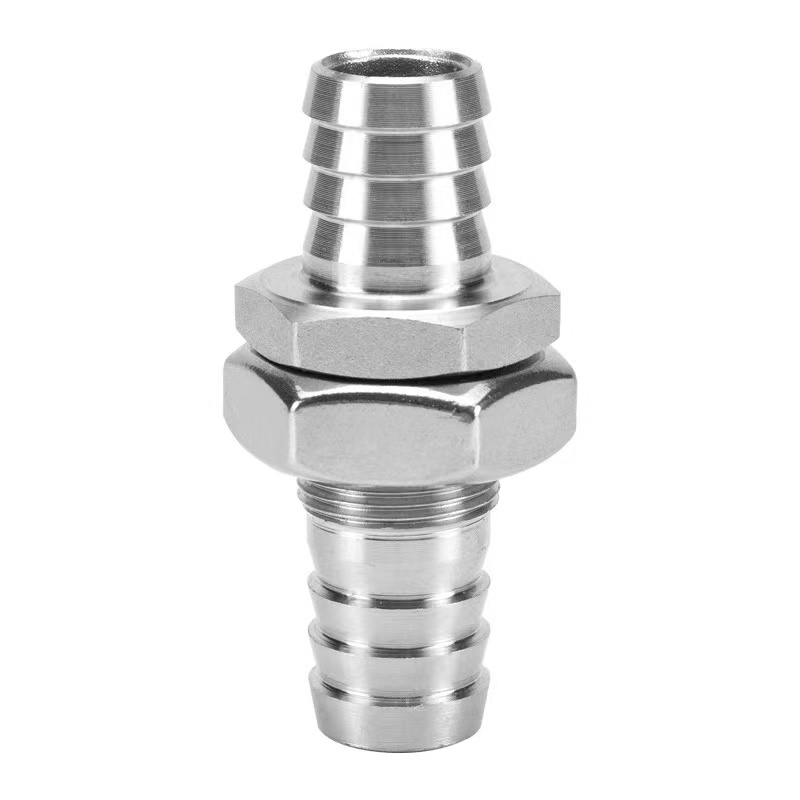

بلک ہیڈ باربیڈ فٹنگ کی ساخت میں بلک ہیڈ تھریڈز، ایک لاکنگ نٹ، اور خاردار نلی کے کنکشن شامل ہیں۔ تنصیب کے دوران، صرف ایک پینل سوراخ کی ضرورت ہے؛ نٹ کو سخت کرنے سے فکسنگ اور سیلنگ کا عمل مکمل ہو جاتا ہے۔

خاردار سرے میں ایک اینٹی سلپ گروو ڈیزائن ہے، جو ہوز کلیمپ کے ساتھ استعمال ہونے پر محفوظ کنکشن کو یقینی بناتا ہے۔ یہ متعلقہ اشیاء بڑے پیمانے پر کنٹرول کابینہ، پانی کے علاج کے آلات، طبی آلات اور دیگر متعلقہ شعبوں میں استعمال ہوتے ہیں۔

مصنوعات کی وضاحتیں

ساختی فوائد

بلک ہیڈ بربڈ فٹنگ ایک پائپ فٹنگ ہے جو خاص طور پر آلات کے پینلز، انکلوژرز، یا بلک ہیڈز کے ذریعے ہوزز کو مقررہ سیلنگ فراہم کرتے ہوئے روٹنگ کے لیے ڈیزائن کیا گیا ہے۔ اس کے بنیادی ڈھانچے میں ایک بلک ہیڈ تھریڈ سیکشن، ایک لاکنگ نٹ، ایک سیلنگ گسکیٹ، اور ایک خاردار نلی کا کنکشن شامل ہے۔ تنصیب کے دوران، پینل پر صرف اسی قطر کا ایک سوراخ کرنے کی ضرورت ہے۔ فٹنگ کا تھریڈ سیکشن سوراخ سے گزرتا ہے، اور نٹ کو مخالف سمت سے سخت کیا جاتا ہے تاکہ فکسنگ اور سگ ماہی کا عمل مکمل ہو سکے۔

1. بلک ہیڈ فکسنگ سٹرکچر:دھاگے کے حصے کی لمبائی عام پینل کی موٹائی کے مطابق ہوتی ہے۔ ایک بار جب لاکنگ نٹ سخت ہو جاتا ہے، تو یہ پینل کے ساتھ ایک سخت فکسشن بناتا ہے، اس بات کو یقینی بناتا ہے کہ فٹنگ بیرونی کھینچنے والی قوتوں کے تحت بھی محفوظ رہے۔

2. خاردار نلی کا کنکشن:پینل کے ایک یا دونوں اطراف میں نلی داخل کرنے اور نلی کے کلیمپ کے ساتھ مہر بند کنکشن بنانے کے لیے خار دار ٹیپرڈ دانت نمایاں ہیں۔ خاردار سرہ ڈبل اینٹی سلپ گروو ڈیزائن کو اپناتا ہے، جو عام فٹنگ کے مقابلے میں نمایاں طور پر زیادہ پل آؤٹ مزاحمت پیش کرتا ہے۔

3. سیل کا نظام:پینل کے دونوں طرف ربڑ کی گسکیٹ یا O-rings فراہم کیے گئے ہیں۔ جب نٹ کو سخت کیا جاتا ہے، سیلنگ گاسکیٹ کو کمپریس کیا جاتا ہے، جس سے پینل کھلنے پر واٹر ٹائٹ اور ڈسٹ ٹائٹ سیلنگ حاصل ہوتی ہے، جس کی تحفظ کی درجہ بندی IP65 یا اس سے زیادہ ہوتی ہے۔

تنصیب کا طریقہ

شینچی کی پائیدار بلک ہیڈ خاردار فٹنگز انسٹال کرنا آسان ہیں۔ ایک محفوظ اور مہربند کنکشن صرف چھ مراحل میں حاصل کیا جا سکتا ہے:

مرحلہ 1: پینل سوراخ کی تیاری

دھاگے کے حصے کے بیرونی قطر کی بنیاد پر پینل پر اسی طرح کا گول سوراخ بنائیں۔ اس بات کو یقینی بنائیں کہ سوراخ کا کنارہ ہموار اور گڑبڑ سے پاک ہو۔

مرحلہ 2: سگ ماہی گاسکیٹ انسٹال کریں۔

شامل EPDM سگ ماہی گاسکیٹ کو دھاگے کے سیکشن پر سلائیڈ کریں، اسے فٹنگ بیس کے خلاف دبا کر رکھیں۔ اگر پینل کے دونوں اطراف سیل کرنے کی ضرورت ہو تو، ہر طرف ایک گسکیٹ رکھیں۔

مرحلہ 3: پینل کے ذریعے داخل کریں۔

دھاگے کے حصے کو پینل کے ایک طرف سے سوراخ میں داخل کریں، اس بات کو یقینی بناتے ہوئے کہ فٹنگ کی بنیاد پینل سے سیلنگ گیسکٹ کے درمیان سے رابطہ کرے۔

مرحلہ 4: لاکنگ نٹ کو سخت کریں۔

لاکنگ نٹ کو پینل کے مخالف سمت سے دھاگے کے حصے پر لگائیں، اور اسے آہستہ آہستہ رینچ سے سخت کریں۔ تجویز کردہ ٹارک: پیتل کے مواد کے لیے 5–8 N·m اور سٹینلیس سٹیل کے لیے 8-12 N·m۔ سختی کے دوران فٹنگ باڈی کو ساکن رکھیں۔

مرحلہ 5: نلی کو جوڑیں۔

ایک تصریح منتخب کریں جہاں بارب کا بیرونی قطر نلی کے اندرونی قطر سے 0.5-1 ملی میٹر بڑا ہو۔ نلی کو عمودی طور پر خاردار سرے پر ڈالیں جب تک کہ یہ بنیاد تک نہ پہنچ جائے۔ ہائی پریشر ایپلی کیشنز کے لیے، سٹینلیس سٹیل کی نلی کا کلیمپ استعمال کریں اور اسے دوسرے اور تیسرے باربس کے درمیان باندھیں۔

مرحلہ 6: انٹیگریٹی ٹیسٹ سیل کریں۔

کام کے دباؤ کے 1.5 گنا پر ایک جامد دباؤ ٹیسٹ انجام دیں۔ اگر تین منٹ کے لیے کوئی رساو نہیں ہے تو، تنصیب اہل ہے۔
