ایل ٹائپ پگوڈا واٹر پائپ کنیکٹر
چین میں تیار کردہ، شینچی L-ٹائپ پگوڈا واٹر پائپ کنیکٹر ایک فٹنگ ہے جو پائپ لائنوں کو ری ڈائریکٹ کرنے اور لچکدار ہوزز کو جوڑنے کے لیے ڈیزائن کیا گیا ہے۔ اس میں بہترین دباؤ مزاحمت، سنکنرن مزاحمت، مضبوط سگ ماہی کی صلاحیتیں، اور آسان تنصیب کی خصوصیات ہیں۔ ہم L-Type Male Threaded Pagoda Connector بھی فراہم کرتے ہیں، جو تصریحات کی ایک جامع رینج اور مسلسل، اعلیٰ معیار کی کارکردگی پیش کرتے ہیں۔
مصنوعات کی اقسام
L-Type Pagoda Water Pipe Connectors کے ایک پیشہ ور چینی صنعت کار کے طور پر، Shenchi مصنوعات کی دو بنیادی اقسام پیش کرتا ہے:

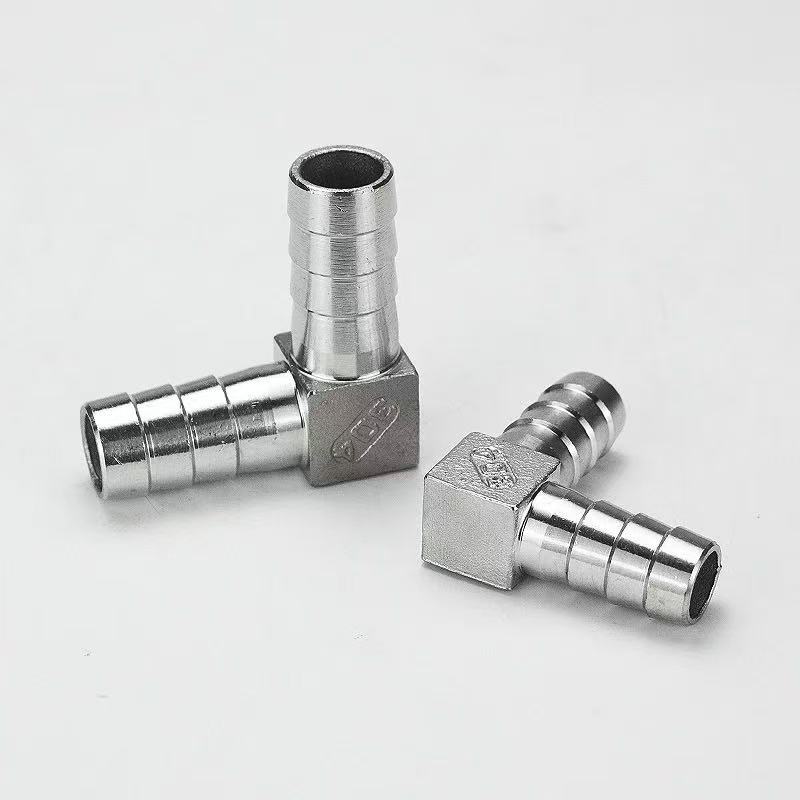

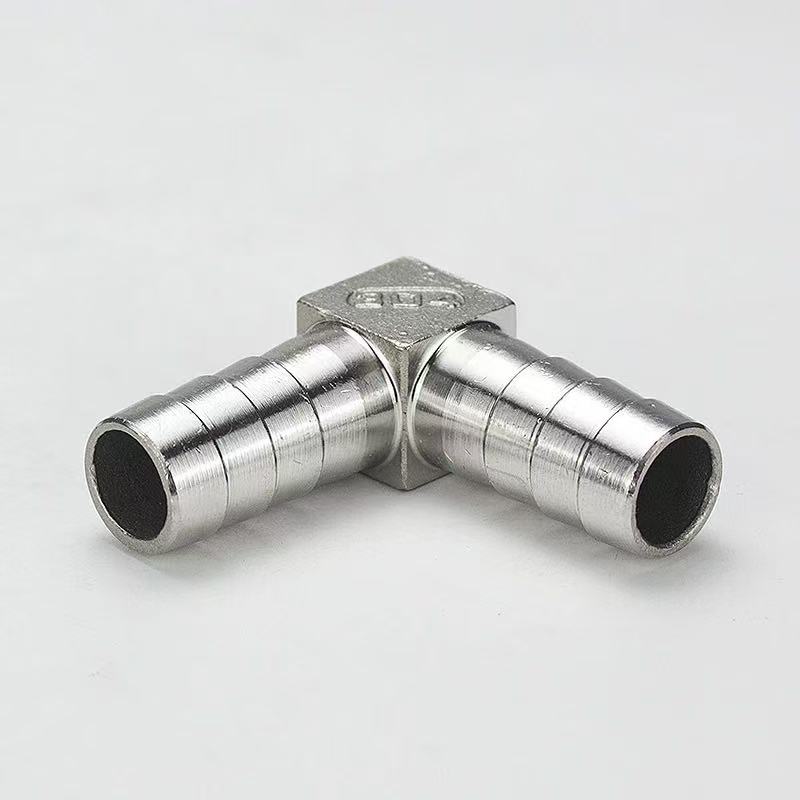

L-Type Pagoda Water Pipe Connector: دونوں سروں میں خاردار پگوڈا ڈھانچہ نمایاں ہے، جو دو لچکدار ہوزز کے درمیان 90-ڈگری دشاتمک کنکشن بنانے کے لیے ڈیزائن کیا گیا ہے۔
L-Type Male Threaded Pagoda Connector: ایک سرے میں لچکدار نلی سے جڑنے کے لیے خاردار پگوڈا کا ڈھانچہ ہوتا ہے، جب کہ دوسرے سرے میں بیرونی (مرد) دھاگے ہوتے ہیں، جو ایک نلی اور اندرونی (خواتین) تھریڈڈ پورٹ کے ساتھ سامان کے ایک ٹکڑے کے درمیان 90 ڈگری دشاتمک کنکشن بنانے کے لیے ڈیزائن کیے گئے ہیں۔
دونوں قسموں میں خاردار پگوڈا کے سروں کے لیے یکساں خصوصیات کے ساتھ 90 ڈگری زاویہ والا ڈیزائن نمایاں ہے۔ وہ مواد کے انتخاب میں دستیاب ہیں: 304 سٹینلیس سٹیل، 316L سٹینلیس سٹیل، یا پیتل۔ کلیدی فرق کنکشن کے طریقہ کار میں ہے: سابقہ نلی سے نلی کے براہ راست کنکشن کی سہولت فراہم کرتا ہے، جب کہ مؤخر الذکر نلی اور سامان کے ایک ٹکڑے کے درمیان عبوری کنکشن کی سہولت فراہم کرتا ہے، اس طرح تنصیب کے مختلف منظرناموں کے مطابق انتخاب کے لچکدار اختیارات پیش کرتا ہے۔
L-Type Pagoda Water Pipe Connector اور L-Type Male Threaded Pagoda Connector میں کیا فرق ہے؟
بنیادی فرق: شینچی L-Type Pagoda Water Pipe Connector میں ایک ڈبل بارب انٹرفیس ہے (دونوں سرے خاردار پگوڈا ہیڈز ہیں، جو براہ راست لچکدار ہوزز سے جڑنے کے لیے ڈیزائن کیے گئے ہیں)۔ L-Type Male Threaded Pagoda Connector میں ایک سرے پر ایک بیرونی دھاگہ اور دوسرے سرے پر ایک خاردار پگوڈا ہوتا ہے، جو ایک لچکدار نلی کو اندرونی دھاگوں کے ساتھ ایک سخت پائپ یا والو باڈی سے جوڑنے کے لیے ڈیزائن کیا گیا ہے۔ شینچی۔’s اعلی کارکردگی والے L-Type Pagoda واٹر پائپ کنیکٹرز پیتل یا 304/316L سٹینلیس سٹیل سے بنائے گئے ہیں۔ ان کا 90 ڈگری دائیں زاویہ کا ڈھانچہ پائپ لائنوں کو ری ڈائریکٹ کرنے کے لیے مثالی ہے۔ دوہری بارب ڈیزائن ایک مضبوط، محفوظ گرفت کو یقینی بناتا ہے۔—خاص طور پر جب نلی کے کلیمپ کے ساتھ جوڑا بنایا جائے۔—لاتعلقی اور رساو کو روکنے کے لئے. یہ فٹنگز دباؤ، سنکنرن اور عمر بڑھنے کے خلاف بہترین مزاحمت پیش کرتی ہیں۔ 316L سٹینلیس سٹیل ویرینٹ خاص طور پر انتہائی corrosive ماحول کے لیے موزوں ہے، جیسے کہ سمندری پانی یا کیمیائی پروسیسنگ میں شامل ہیں۔ انسٹال کرنے میں آسان، یہ فٹنگز پلمبنگ، نیومیٹک سسٹمز، اور انڈسٹریل فلوئڈ ایپلی کیشنز میں کم پریشر والے ہوز کنکشن کے لیے مثالی ہیں، جو غیر معمولی استحکام اور پائیداری پیش کرتی ہیں۔
مصنوعات کی وضاحتیں
| پروڈکٹ کا نام: ایل ٹائپ پگوڈا واٹر پائپ کنیکٹر | سائز: (1/8"–4") DN6–DN100 |
| برائے نام دباؤ: PN16 | جسمانی مواد: پیتل، SUS304، SUS316L |
| معیارات: ANSI، BS، DIN، ISO، JIS | تھریڈز: NPT، BSP، BSPT، DIN، وغیرہ۔ |
| اندرونی دھاتی مواد: پیتل، SUS304، SUS316L | درمیانہ درجہ حرارت: اعلی، کم، درمیانہ، محیط |
| آپریشن کا طریقہ: دستی | مہریں: ای پی ڈی ایم |
| کنکشن کی قسم: پگوڈا / تھریڈڈ | کے لیے موزوں: پانی، ہوا، گیس، تیل، مائعات وغیرہ۔ |
| نکالنے کا مقام: چین | نمونے: مفت میں نمونے بنائیں |
تنصیب کی ہدایات
شینچی برانڈ L-Type Pagoda Water Pipe Connector، جو قومی معیار کے مطابق تیار کیا گیا ہے، نصب کرنا آسان ہے۔ درج ذیل اقدامات پر عمل کرنے سے ایک قابل اعتماد کنکشن یقینی بنتا ہے:
مرحلہ 1: نلی کاٹنا
نلی کے سرے کو چوکور اور چپٹے کاٹنے کے لیے ایک مخصوص ہوز کٹر کا استعمال کریں، زاویہ دار کٹوں یا گڑھوں سے گریز کریں، تاکہ پگوڈا باربس کے خلاف کامل فٹ ہونے کو یقینی بنایا جا سکے۔ لٹ یا مضبوط ہوز کے لیے، کناروں کو سیل کرنے اور بھڑکنے سے روکنے کے لیے گرم کاٹنے کا طریقہ استعمال کرنے کی سفارش کی جاتی ہے۔
مرحلہ 2: پگوڈا اینڈ کنکشن
نلی کو عمودی طور پر پگوڈا کے سرے پر داخل کریں جب تک کہ نلی کا چہرہ پگوڈا کی فٹنگ کی بنیاد سے رابطہ نہ کر لے۔ پگوڈا باربس میں ایک قدم دار ڈیزائن ہوتا ہے جو نلی ڈالنے کے بعد ایک سے زیادہ سگ ماہی کی انگوٹھیاں بناتا ہے۔ ہائی پریشر ایپلی کیشنز کے لیے، سٹینلیس سٹیل کی ہوز کلیمپ یا اسپرنگ کلپ کا استعمال کرتے ہوئے کنکشن کو محفوظ کریں۔ کلیمپ کو دوسرے اور تیسرے پگوڈا باربس کے درمیان رکھا جانا چاہئے۔
مرحلہ 3: تھریڈڈ اینڈ کنکشن
تھریڈڈ اینڈ کے لیے اس کی خصوصیات کی بنیاد پر مناسب سگ ماہی کا طریقہ منتخب کریں: جی تھریڈز (متوازی پائپ تھریڈز) کو سیل کرنے کے لیے ربڑ یا تانبے کی گسکیٹ کی ضرورت ہوتی ہے۔ این پی ٹی یا آر تھریڈز (ٹیپرڈ پائپ تھریڈز) کو سخت کرنے سے پہلے PTFE تھریڈ سیل ٹیپ کے 3-5 موڑ لپیٹنے کی ضرورت ہوتی ہے۔ سخت کرتے وقت، رنچ کو فٹنگ کے ہیکساگونل باڈی پر لگائیں تاکہ ٹارک کو ہوز کنکشن پوائنٹ پر منتقل ہونے سے روکا جا سکے۔
مرحلہ 4: پریشر ٹیسٹنگ
انسٹالیشن کی تکمیل پر، سسٹم کے ورکنگ پریشر سے 1.5 گنا پر سٹیٹک پریشر ٹیسٹ کریں۔ اگر 3 منٹ تک اس دباؤ کو برقرار رکھنے کے بعد کوئی رساو نہیں دیکھا جاتا ہے، تو اسمبلی استعمال کے لیے تیار ہے۔ اس سلسلے میں متعلقہ L-Type Male Threaded Pagoda Connector کے لیے انسٹالیشن کا طریقہ کار یکساں ہے—صرف دھاگے کی قسم میں مختلف — مخصوص انٹرفیس کی ضروریات کی بنیاد پر لچکدار انتخاب کی اجازت دیتا ہے۔
درخواست کے میدان
1. واٹر ٹریٹمنٹ کا سامان
L-Type Pagoda Water Pipe Connector کو PE اور PU نلیاں کے درمیان واٹر پیوریفائر، واٹر سافٹنرز، اور RO (Reverse Osmosis) سسٹمز کے درمیان 90-ڈگری دشاتمک رابطوں کے لیے ڈیزائن کیا گیا ہے۔ جب 316L سٹینلیس سٹیل سے تیار کیا جاتا ہے، تو یہ فوڈ گریڈ سینیٹری کی ضروریات کو پورا کرتا ہے۔ اسی سیریز کے اندر ایک تکمیلی L-Type Male Threaded Pagoda Connector ایپلی کیشنز کے لیے دستیاب ہے جہاں آلات کے انٹرفیس میں ایک اندرونی (زنانہ) دھاگہ موجود ہے۔
2. نیومیٹک آٹومیشن سسٹمز
ایئر کمپریسرز، نیومیٹک والو مینی فولڈز، اور خودکار اسمبلی لائنوں میں نیومیٹک نلیاں روٹنگ کے لیے استعمال کیا جاتا ہے۔ اس کی L کی شکل کا ڈھانچہ اندرونی آلات کی جگہ کو محفوظ رکھتا ہے، جب کہ فوری جڑنے والے کولیٹس کے ساتھ مطابقت تیزی سے اسمبلی، جدا کرنے اور دیکھ بھال میں سہولت فراہم کرتی ہے۔
3. سینیٹری ویئر اور گھریلو آلات
سمارٹ ٹوائلٹس، ڈش واشرز، واشنگ مشینوں اور اسی طرح کے آلات کے لیے پانی کے اندر جانے والے ہوزز کو جوڑتا ہے۔ جب پیتل سے بنایا جاتا ہے، L-Type Pagoda Water Pipe Connector بہترین تھرمل چالکتا پیش کرتا ہے، جو اسے گرم پانی کی لائنوں کے لیے موزوں بناتا ہے۔ L-Type Male Threaded Pagoda Connector کو درآمد شدہ آلات میں پائے جانے والے انٹرفیس معیارات کی وسیع رینج کو ایڈجسٹ کرنے کے لیے ڈیزائن کیا گیا ہے۔
4. صنعتی کولنگ اور چکنا کرنے کے نظام
مشین ٹول کولنگ لائنوں اور ہائیڈرولک چکنا کرنے والے نظاموں میں لاگو ہوتا ہے۔ سٹینلیس سٹیل کی تعمیر اعلیٰ سنکنرن مزاحمت فراہم کرتی ہے، جس سے تیل کی دھند، کاٹنے والے سیال اور اسی طرح کے پیچیدہ آپریٹنگ حالات شامل ہیں۔
