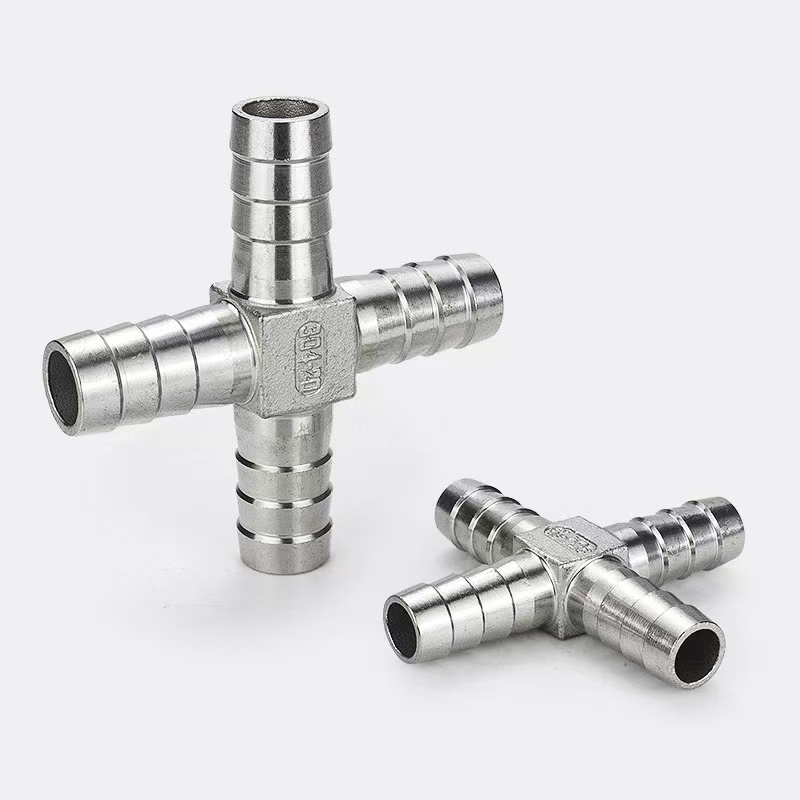

کراس ٹائپ پگوڈا واٹر پائپ فٹنگ

چین میں پائپ فٹنگ کے ایک پیشہ ور صنعت کار کے طور پر، شینچی فیکٹری کراس ٹائپ پگوڈا واٹر پائپ فٹنگ پیش کرتی ہے—ایک چار طرفہ ڈائیورژن جزو۔ اس کے مرکزی جسم میں چار کراس سائز والے "پگوڈا" (خاردار) بندرگاہیں ہیں، جو ایک ہی فلوڈ ان پٹ کو تین برانچ لائنوں میں یکساں طور پر تقسیم کرنے یا ایک میں متعدد ان پٹ کو اکٹھا کرنے کے لیے انجنیئر ہیں۔ پیتل، 304 سٹینلیس سٹیل، یا 316L سٹینلیس سٹیل سے تیار کردہ، مصنوعات غیر معمولی سنکنرن مزاحمت کی نمائش کرتی ہے اور پانی کے علاج، نیومیٹک نظام، زرعی آبپاشی، اور طبی آلات میں استعمال کے لیے موزوں ہے۔ خاردار چوٹیوں میں اینٹی پرچی نالی کا ڈیزائن ہے۔ جب ہوز کلیمپس کے ساتھ مل کر استعمال کیا جاتا ہے، تو وہ ایک محفوظ کنکشن کو یقینی بناتے ہیں، آسان تنصیب کو آسان بناتے ہیں، اور موثر "ون ان، تھری آؤٹ" سیال موڑ کو فعال کرتے ہیں۔

مصنوعات کی وضاحتیں

بنیادی تفصیل

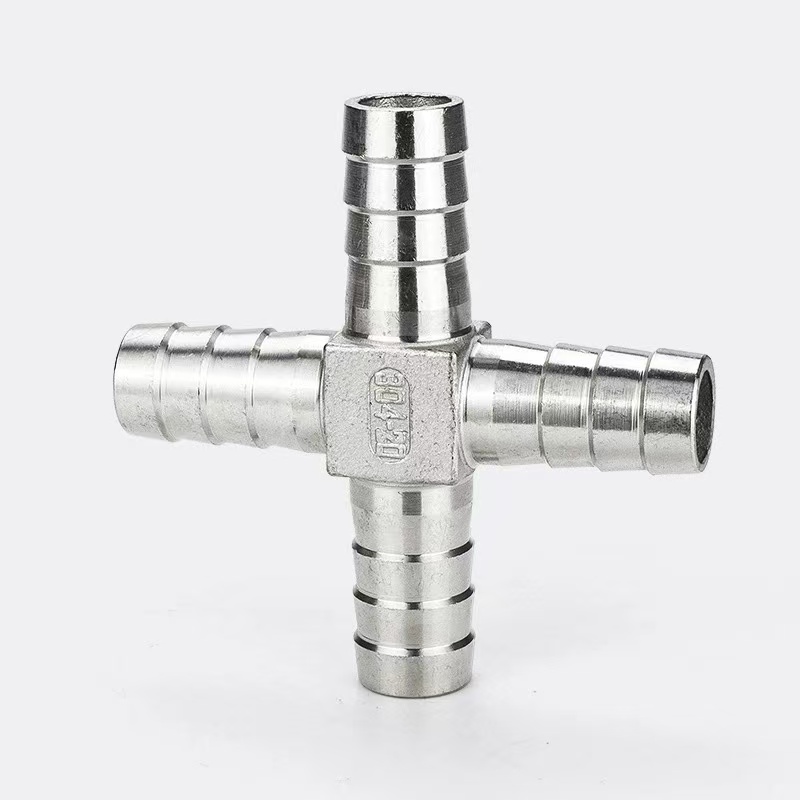

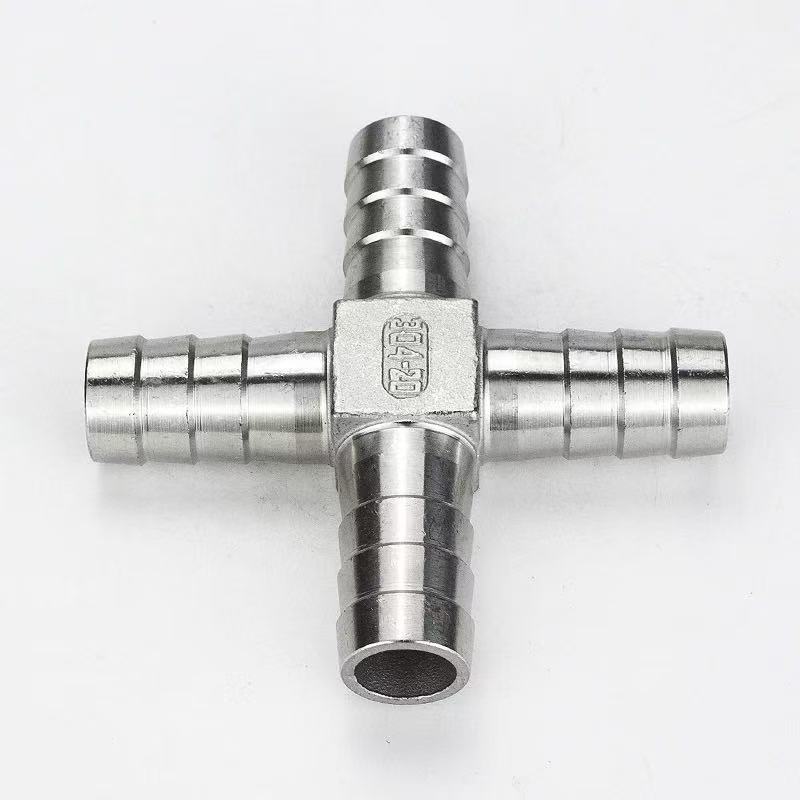

کراس ٹائپ پگوڈا واٹر پائپ فٹنگ ایک چار طرفہ سیال ڈائیورژن جزو ہے۔ اس کے مرکزی حصے میں چار پگوڈا طرز کی خاردار بندرگاہیں ہیں جو ایک کراس کنفیگریشن میں ترتیب دی گئی ہیں، جو ایک واحد فلوئڈ سٹریم کو تین برانچ لائنوں میں یکساں طور پر تقسیم کرنے کے لیے، یا ایک ہی چینل میں متعدد فلو سٹریمز کو یکجا کرنے کے لیے ڈیزائن کی گئی ہیں۔

1. کراس شیپڈ فور وے سٹرکچر: چار بندرگاہوں کو 90 ڈگری کے زاویوں پر آرتھوگونی طور پر ترتیب دیا گیا ہے، جس میں ایک انلیٹ اور تین آؤٹ لیٹس شامل ہیں۔ ان پٹ اور آؤٹ پٹ کنفیگریشن کو انسٹالیشن اورینٹیشن کی بنیاد پر لچکدار طریقے سے ایڈجسٹ کیا جا سکتا ہے، مختلف کنکشن موڈز جیسے ون ان تھری آؤٹ یا تھری ان ون ون آؤٹ۔

2. پگوڈا طرز کا خاردار ڈیزائن: ہر بندرگاہ میں ایک بتدریج ٹیپرڈ، متعدد قدموں والا خاردار پروفائل ہوتا ہے۔ جب ایک لچکدار نلی ڈالی جاتی ہے، تو یہ بارب نلی کی اندرونی دیوار کے خلاف ایک سے زیادہ سگ ماہی کے حلقے بناتے ہیں۔ جب سٹینلیس سٹیل کی ہوز کلیمپ کے ساتھ محفوظ کیا جاتا ہے، تو نتیجے میں پل آف مزاحمت معیاری سٹریٹ-انسرٹ فٹنگز سے نمایاں طور پر زیادہ ہوتی ہے۔

3. موثر ڈائیورژن کی اہلیت: سیریز میں متعدد ٹی فٹنگز استعمال کرنے کے مقابلے میں، کراس قسم کا ڈھانچہ ایک اکائی میں ایک میں سے تین آؤٹ ڈائیورژن انجام دیتا ہے۔ یہ فٹنگز کی کل تعداد اور ممکنہ لیک پوائنٹس کو کم کر دیتا ہے، جس کے نتیجے میں ایک صاف اور زیادہ ہموار پائپنگ لے آؤٹ ہوتا ہے۔

اعلی موافقت

شینچی کراس ٹائپ پگوڈا واٹر پائپ فٹنگ غیر معمولی موافقت کا مظاہرہ کرتی ہے، جو کہ متنوع منظرناموں اور تصریحات کی پائپ لائن کنکشن کی ضروریات کو پورا کرنے کے قابل ہے:

موافقت کی مخصوص جہتیں:

نرم نلی کی مطابقت: خاردار پگوڈا ڈیزائن مختلف قسم کے نرم نلی کے مواد کے ساتھ مطابقت رکھتا ہے — بشمول PU، PE، PVC، سلیکون، نایلان، اور ربڑ — یہ پانی کے علاج، نیومیٹکس، طبی ٹیکنالوجی، اور کیمیائی پروسیسنگ جیسے شعبوں میں وسیع پیمانے پر لاگو ہوتا ہے۔

سائز اور تصریح کی مطابقت: پگوڈا کا بیرونی قطر سات عمومی خصوصیات پر محیط ہے—4mm، 6mm، 8mm، 10mm، 12mm، 16mm، اور 20mm—اسے مختلف نرم ہوزوں کے ساتھ جوڑنے کی اجازت دیتا ہے جس کا اندرونی قطر 3mm سے 19mm تک ہوتا ہے۔

انسٹالیشن اورینٹیشن لچک: کراس کی شکل والا چار طرفہ ڈھانچہ متعدد ان پٹ/آؤٹ پٹ کنفیگریشنز کو سپورٹ کرتا ہے—جیسے ون-ان/تھری-آؤٹ، تھری-ان/ون-آؤٹ، اور ٹو-ان/دو-آؤٹ—حقیقی پائپ لائن لے آؤٹ کی بنیاد پر لچکدار ایڈجسٹمنٹ کی اجازت دیتا ہے۔

حسب ضرورت صلاحیتیں: ہم ODM اور OEM حسب ضرورت خدمات پیش کرتے ہیں، جو ہمیں غیر معیاری تقاضوں کو پورا کرنے کے لیے کلائنٹ ڈرائنگ کے مطابق پگوڈا بارب پروفائل، بارب کاؤنٹ، پورٹس کی تعداد، سطح کی تکمیل، اور لیزر مارکنگ میں ترمیم کرنے کے قابل بناتے ہیں۔

انٹرفیس کی توسیع: اسے اسی سیریز کے دیگر پروڈکٹس کے ساتھ ملایا جا سکتا ہے—جیسے کہ L-type, T-type, اور panel-mount pagoda fittings — تاکہ بہاؤ کی تقسیم، سمتی تبدیلیوں، اور پینل کے ذریعے کنکشن کے لیے جامع حل تیار کیا جا سکے۔
