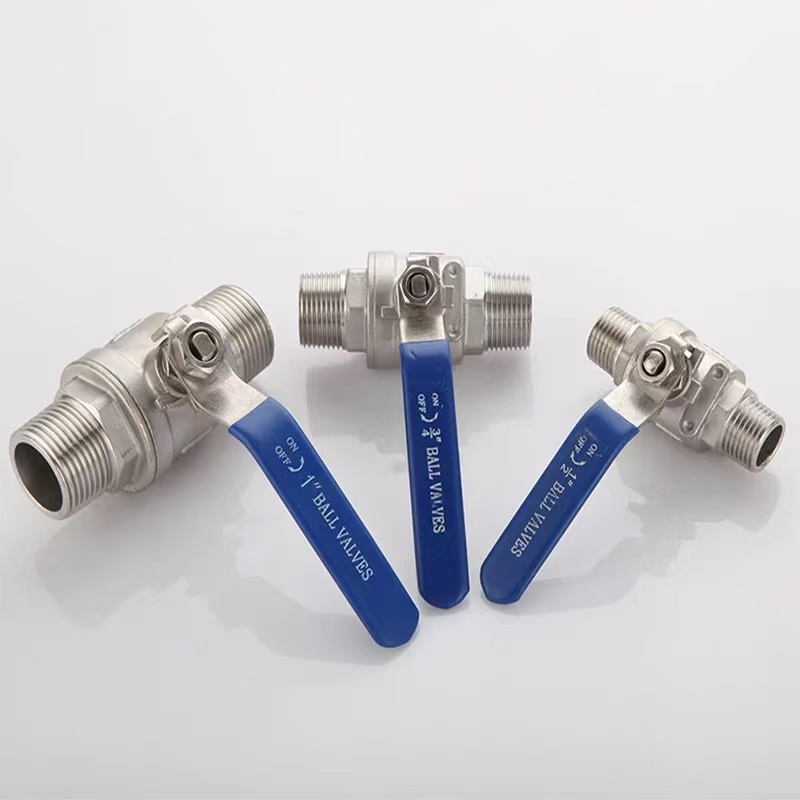

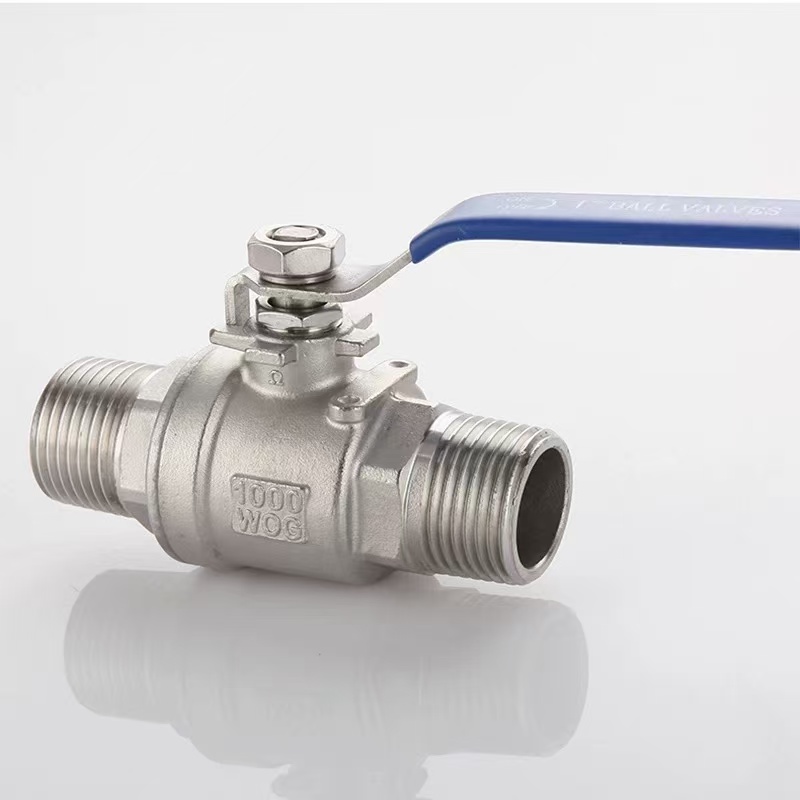

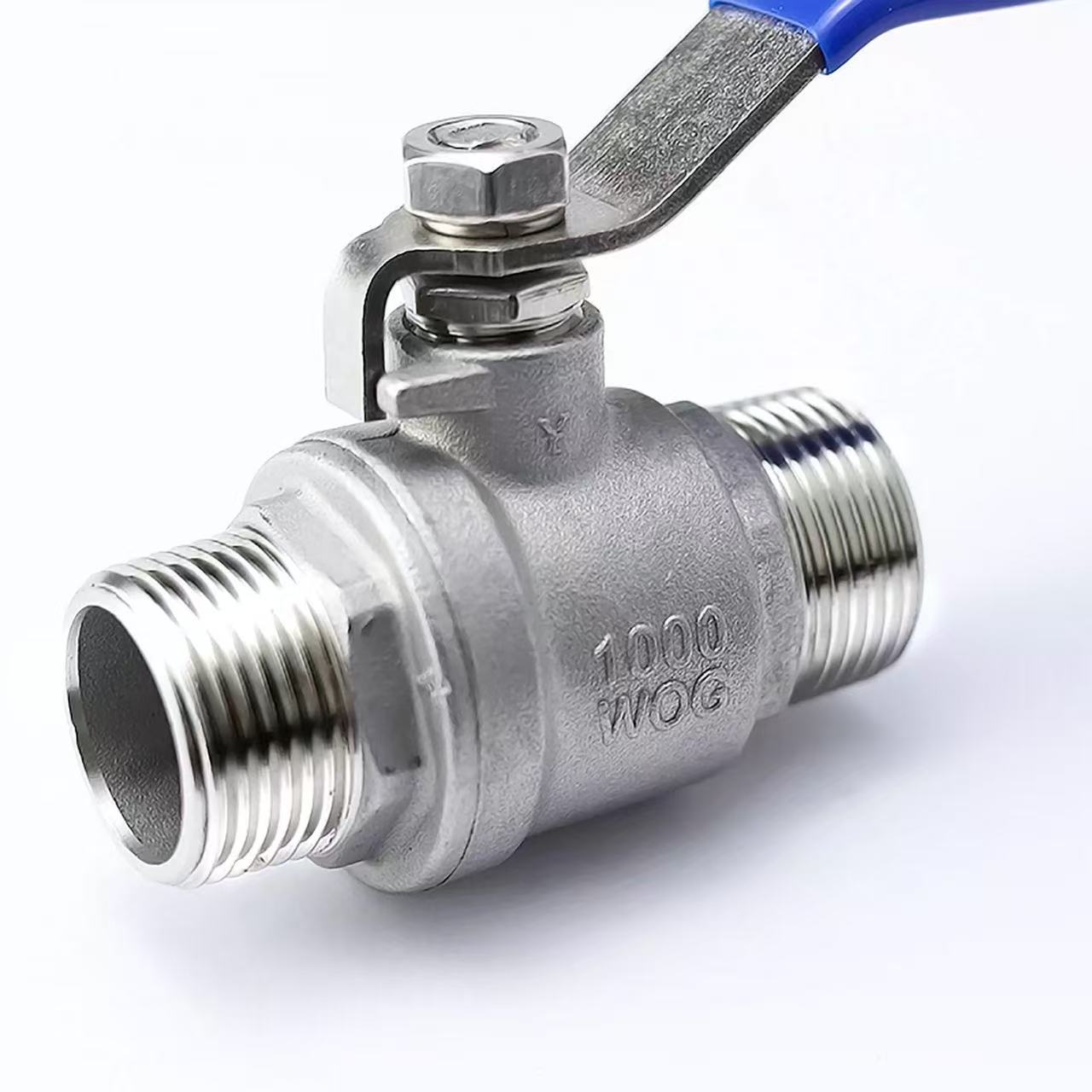

دو ٹکڑا ڈبل ​​مرد دھاگے گیند والو

شینچی سائنس پاپولرائزیشن: ایک اعلیٰ معیار کا دو ٹکڑا ڈبل ​​نر تھریڈ بال والو کیا ہے؟

دو ٹکڑوں کا ڈبل ​​​​بیرونی تھریڈ بال والو ایک بال والو ہے جس کے دونوں سروں پر مردانہ دھاگے ہوتے ہیں، جسم کے دو اجزاء سے جمع ہوتے ہیں۔ شینچی کا اس والو کا ورژن پیتل، SUS304، یا SUS316L میں جسمانی مواد پیش کرتا ہے، جس میں داخلی دھات جسم سے ملتی ہے تاکہ بہاؤ کے راستے کے سنکنرن کے خطرے کو ختم کیا جا سکے۔ یہ EPDM مہریں اور دستی آپریشن کا استعمال کرتا ہے، پانی، ہوا، تیل، گیس اور اسی طرح کے میڈیا کے لیے موزوں ہے۔ ایک "اعلی معیار کے دو ٹکڑوں والے ڈبل ایکسٹرنل تھریڈ بال والو" کی تعریف ہائی تھریڈ کی درستگی، کم آپریٹنگ ٹارک، لمبی سیل لائف، اور بغیر اضافی اڈاپٹر کے خواتین کے تھریڈڈ پورٹس سے براہ راست کنکشن سے ہوتی ہے۔

پروڈکٹ کے پیرامیٹرز

پروڈکٹ کا نام: دو ٹکڑا ڈبل ​​ایکسٹرنل تھریڈ بال والو	تفصیلات: (1/8"-4") DN6-DN100
برائے نام دباؤ: PN16	جسمانی مواد: پیتل، SUS304، SUS316L
معیارات: ANSI، BS، DIN، ISO، JIS	تھریڈز: NPT، BSP، BSPT، DIN، وغیرہ۔
اندرونی دھاتی مواد: پیتل، SUS304، SUS316L	درمیانہ درجہ حرارت: اعلی درجہ حرارت، کم درجہ حرارت، درمیانہ درجہ حرارت، عام درجہ حرارت
آپریشن کا طریقہ: دستی	مہر: ای پی ڈی ایم
کنکشن کا طریقہ: تھریڈڈ کنکشن	درخواستیں: پانی، ہوا، گیس، تیل، مائعات، وغیرہ۔
اصل: چین	نمونہ: نمونے دستیاب ہیں۔

شینچی دو ٹکڑوں کے ڈبل بیرونی تھریڈ بال والو کے لیے پہلے سے انسٹالیشن معائنہ اور تھریڈ کنکشن کی تفصیلات

شینچی، جو کہ چین سے دو ٹکڑوں کے ڈبل بیرونی تھریڈ بال والو فراہم کرنے والا ہے، یہ جانچنے کی تجویز کرتا ہے کہ والو کے جسم پر موجود دونوں بیرونی دھاگے بغیر کسی نقصان کے ہیں اور تنصیب سے پہلے خواتین کے پائپ کے دھاگوں سے صاف مماثل ہیں۔ 2-3 لپیٹنے کے لیے دھاگے کی سمت میں یکساں طور پر اعتدال پسند PTFE ٹیپ لگائیں۔ شینچی کے پریمیم ٹو پیس ڈبل ایکسٹرنل تھریڈ بال والو میں دھاگے کی جڑوں میں رینچ فلیٹ موجود ہیں۔ انسٹالیشن کے دوران ان فلیٹس پر اوپن اینڈ رینچ استعمال کریں۔ اندرونی بال کور کو غلط ترتیب دینے سے بچنے کے لیے درمیانی والو کے باڈی سیکشن کو کبھی نہ گھمائیں۔

سیل پوزیشننگ اور والو باڈی اسمبلی ٹارک کنٹرول کے لیے کلیدی نکات

دو ٹکڑوں والے ڈبل بیرونی تھریڈ بال والو کے کلیدی اجزاء میں جسم کے دو حصے، سنٹر بال کور، اسٹیم، اور EPDM سیل شامل ہیں۔ شینچی کے ڈیزائن میں، دونوں جسم مرکز کے دھاگوں کے ذریعے جڑتے ہیں۔ اس بات کو یقینی بنائیں کہ سگ ماہی گاسکیٹ (جسم کے حصوں کے درمیان) بغیر ترچھے کے مرکز میں ہے۔ رابطے تک ہاتھ کو سخت کریں، پھر اضافی 1/4 موڑ کے لیے ٹول استعمال کریں۔ ضرورت سے زیادہ ٹارک EPDM مہروں کو خراب کرے گا اور ناکامی کا سبب بنے گا۔ ایک سستی دو پیس ڈبل بیرونی تھریڈ بال والو کو سگ ماہی کے معیار پر کبھی سمجھوتہ نہیں کرنا چاہئے۔ مناسب ٹارک کنٹرول والو کی عمر کو براہ راست متاثر کرتا ہے۔

والو اسٹیم سیلنگ اور سوئچ لمیٹنگ میکانزم کے لئے سائٹ پر ایڈجسٹمنٹ کا طریقہ

شینچی کے دو ٹکڑوں والے ڈبل بیرونی تھریڈ بال والو میں تنے پر EPDM O-ring مہر موجود ہے۔ تنصیب کے بعد، خلیہ کی جڑ میں کسی بھی رساو کی جانچ کرنے کے لیے والو کو دستی طور پر دو بار سائیکل کریں۔ اگر ہلکی سی رساو ہوتی ہے تو، اسٹیم پیکنگ نٹ کو آہستہ سے سخت کریں (1/8 باری سے زیادہ نہیں)۔ ہینڈل سٹاپ کی حدود کو بھی نوٹ کریں: پائپ کے متوازی ہینڈل کھلے کی نشاندہی کرتا ہے۔ عمودی بند کی طرف اشارہ کرتا ہے. ایک پریمیم ٹو پیس ڈبل بیرونی تھریڈ بال والو میں انتہائی پوزیشنوں پر مکینیکل اسٹاپس شامل ہیں۔ ان اسٹاپس سے آگے کبھی زبردستی نہ کریں، یا اندرونی بال کور اور سیل کرنے والی سطحوں کو نقصان پہنچ سکتا ہے۔

عام تنصیب کی خرابی سے بچنا اور سائٹ پر سگ ماہی کے ٹیسٹ کے طریقہ کار

شینچی کے دو ٹکڑے والے ڈبل بیرونی تھریڈ بال والو کو انسٹال کرتے وقت، اجتناب کریں: سلینٹ کے ساتھ دھاگوں کو زیادہ لپیٹنا جس سے والو کیوٹی میں ملبہ جاتا ہے، پائپ رنچوں کو براہ راست والو کی باڈی سطح پر استعمال کرنا، یا تنصیب سے پہلے پائپ کا ملبہ صاف کرنے میں ناکام ہونا۔ درست طریقہ کار: تنصیب کے بعد پریشر ٹیسٹ کریں، والو کو آہستہ سے کھولیں، تمام تھریڈڈ کنکشنز اور جسم کے جوڑوں پر صابن والا پانی لگائیں، اور بلبلوں کا مشاہدہ کریں۔ ایک پریمیم ٹو پیس ڈبل ایکسٹرنل تھریڈ بال والو کو PN16 ٹیسٹ پریشر پر پانچ منٹ تک کوئی پریشر ڈراپ نہیں ہونا چاہیے۔ جانچ کے بعد، ایک طرف طویل مدتی مہر کمپریشن کو روکنے کے لیے والو کو آدھا کھلا چھوڑ دیں۔
